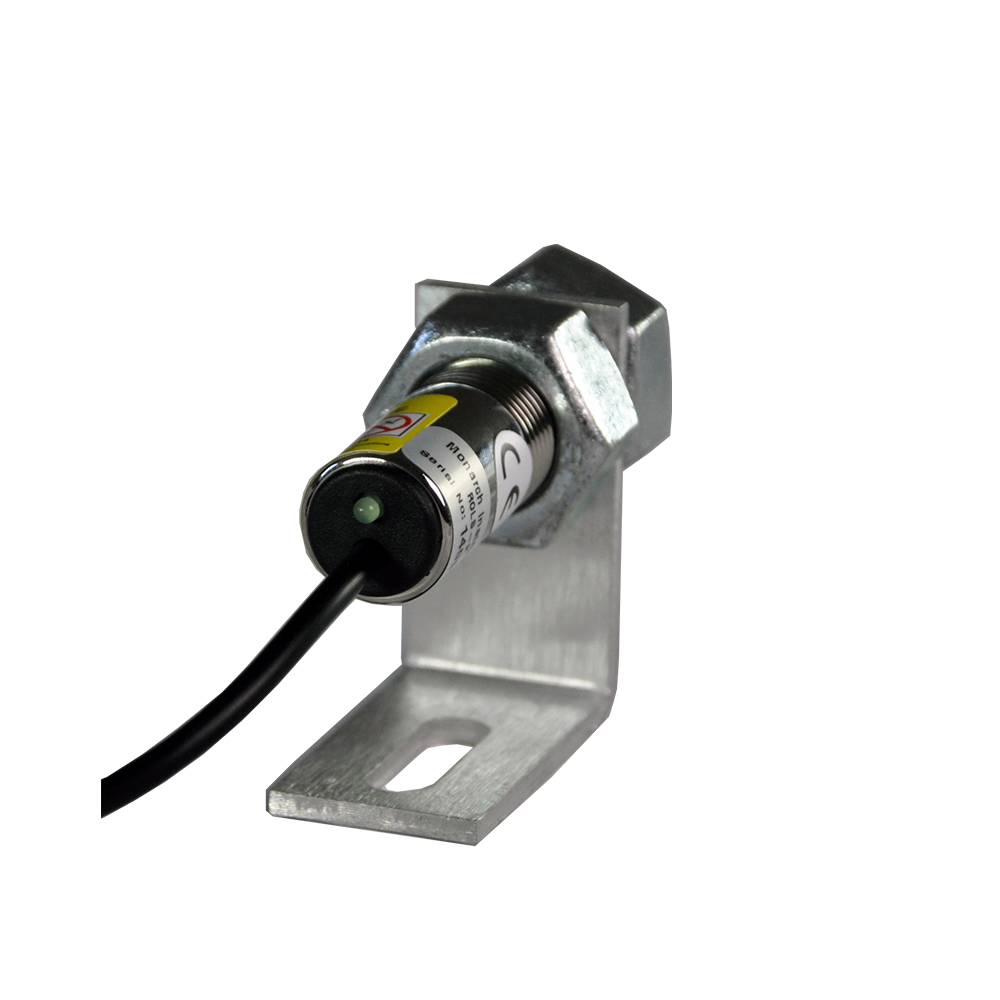

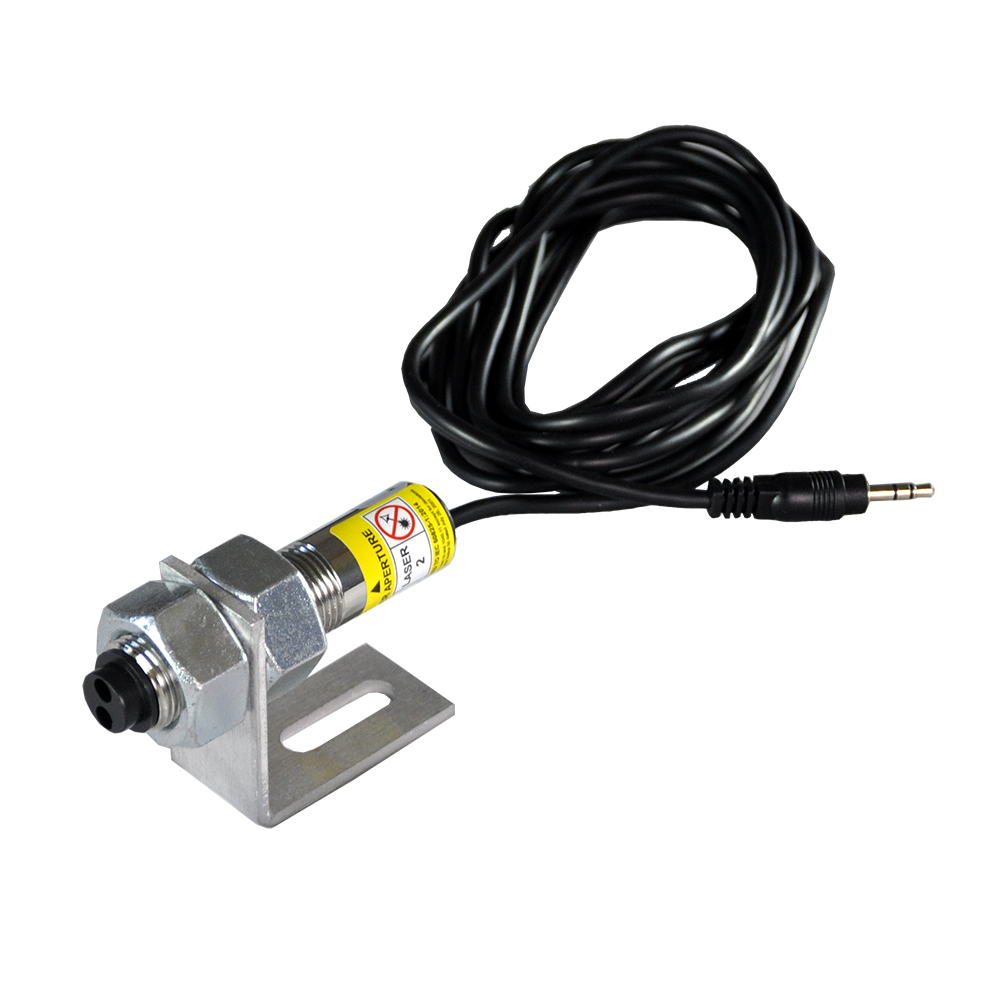

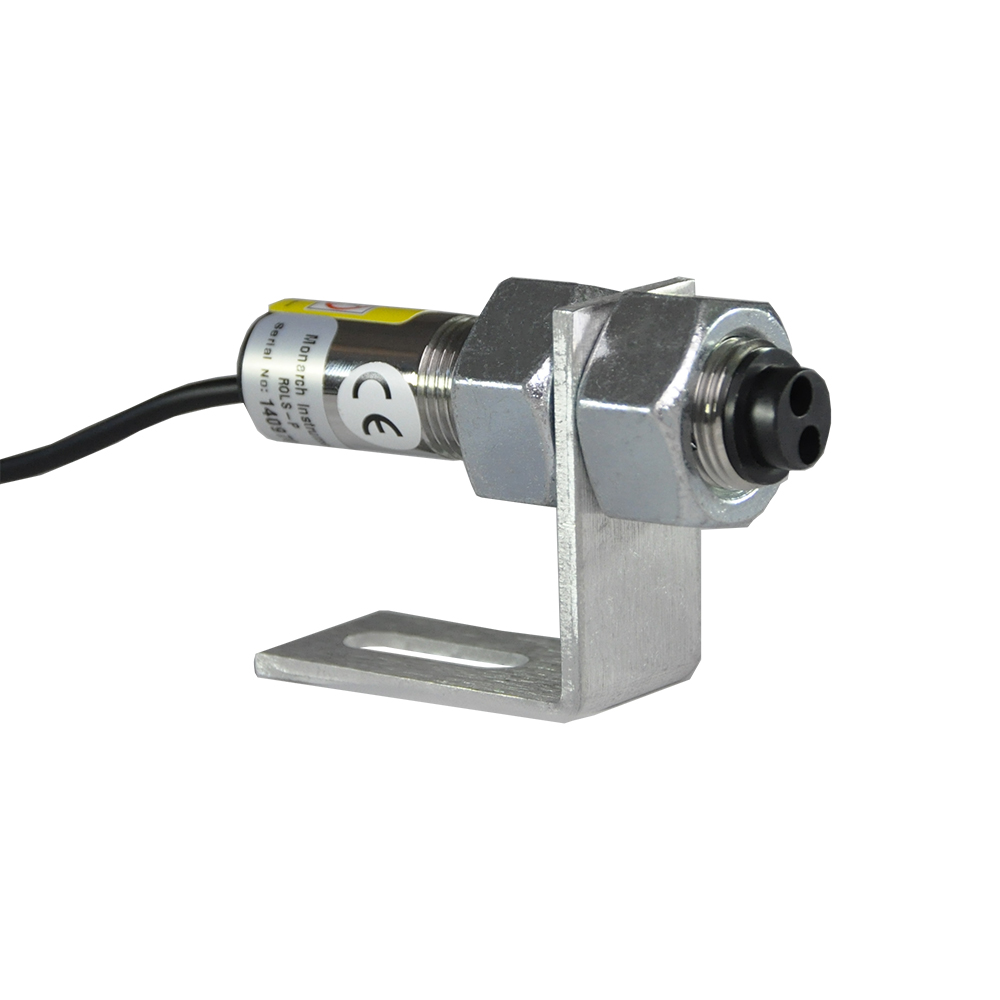

美国MONARCH ROLS 激光转速传感器
用途广泛的激光转速传感器，包括 8 英尺长的电缆、带锁紧螺母的安装支架和 12 英寸的 T-5 反光带。ROLS-P-25 和 ROLS24-W-25 包括一根 25 英尺长的电缆。
1-250,000 转/分！ROLS 用途广泛，能够长距离（长达 25 英尺）工作。ROLS-W（镀锡线端接）和 ROLS-P（1/8 英寸电话插头端接）是螺纹不锈钢远程光学传感器，带有可见红色激光光源。所有这些传感器都有 On-Target 绿色 LED 指示灯。
远程光学激光转速传感器 – 五种 ROLS 型号可供选择，包括 ROLS 和 ROLS24！
型号 ROLS-P：远程光学激光转速传感器，带 8 英尺电缆、1/8 英寸 [3.5 毫米] 电话插头连接器、带锁紧螺母的安装支架和 12 英寸 T-5 反光带
型号 ROLS-P-25：远程光学激光转速传感器，带 25 英尺电缆、1/8 英寸 [3.5 毫米] 手机插头连接器、带锁紧螺母的安装支架和 12 英寸 T-5 反光带
型号 ROLS-W：远程光学激光转速传感器，带 8 英尺电缆、3 根镀锡引线、带锁紧螺母的安装支架和 12 英寸 T-5 反光带
型号 ROLS24-W：远程光学激光转速传感器，具有 24 V 直流输入电源、8 英尺电缆、3 根镀锡引线、带锁紧螺母的安装支架和 12 英寸 T-5 反光带
型号 ROLS24-W-25：远程光学激光转速传感器，具有 24 V 直流输入电源、25 英尺电缆、3 根镀锡引线、带锁紧螺母的安装支架和 12 英寸 T-5 反光带
ROLS 和 ROLS24 远程光学激光转速传感器的规格：
规范 | 规格值 |
速度范围 | 1-250,000 转/分 |
照明 | 可见红光激光，2 类 |
激光分类 | 2 类（根据 IEC 60825-1：2014） |
最大激光输出 | 最大 1 mW |
脉冲持续时间 | 连续的 |
激光波长 | 650nm（可见红色） |
光束发散度 | < 18 mrad |
光束直径 | 2 m 处 4 x 7 mm（典型值） |
半导体激光管寿命 | 8,000 个工作小时 MTBF（1 年保修） |
目标指标 | 电线端盖上的绿色 LED |
工作范围 | 最远 7.6 米 25 英尺，与目标偏移 60 度 |
功率要求 | ROLS：3.3 – 15 Vdc，最大 |
输出 – 标准 | ROLS：集电极开路，带有一个用于电源电压的内部上拉电阻器;当靶标存在时，脉搏为正;输出电压 = 电源电压 |
输出 – 可选 | TTL 脉冲、负脉冲、带内部上拉电阻器 （4700 ohm） 的集电极开路，最大负载为 3.3 V – 25 mA |
工作温度 | 14 °F 至 158 °F（-10 °C 至 70 °C） |
湿度 | 最大相对湿度 80%，温度高达 88 °F （31 °C），线性下降至 50% 相对湿度 104 °F （40 °C） |
连接 | 3.5 毫米 [1/8 英寸] 公立体声插头 （ROLS-P）;镀锡丝 （ROLS-W） |
电缆长度 | 8 英尺 [2.4 米] 或 25 英尺 [7.6 米] |
材料 | 303 不锈钢，配有两个 M18 锁紧螺母和安装支架 |
镜头 | 丙烯酸塑料 |
尺寸 | 螺纹管 3.12 in.x 0.71 英寸直径 [18 x 79.4 mm] 长 |
*规格如有更改，恕不另行通知。 | |
Remote Optical Laser Sensor – Five ROLS models to choose from including ROLS and ROLS24!
Very versatile laser sensor that include an 8 ft. cable, mounting bracket with jam nuts, and 12 inches of T-5 Reflective Tape. ROLS-P-25 and ROLS24-W-25 include a 25 ft. cable.
1-250,000 RPM! The ROLS is extremely versatile and able to work over long distances (up to 25 feet). The ROLS-W (tinned wire termination) and ROLS-P (1/8″ phone plug termination) are threaded stainless steel remote optical sensors with a visible red laser light source. All these sensors have the On-Target green LED Indicator.
Model ROLS-P: Remote Optical Laser Sensor with 8 ft. cable, 1/8″ [3.5 mm] phone plug connector, mounting bracket with jam nuts, and 12 inches of T-5 Reflective Tape
Model ROLS-P-25: Remote Optical Laser Sensor with 25 ft. cable, 1/8″ [3.5 mm] phone plug connector, mounting bracket with jam nuts, and 12 inches of T-5 Reflective Tape
Model ROLS-W: Remote Optical Laser Sensor with 8 ft. cable, 3 tinned leads, mounting bracket with jam nuts, and 12 inches of T-5 Reflective Tape
Model ROLS24-W: Remote Optical Laser Sensor with 24 V dc input power, 8 ft. cable, 3 tinned leads, mounting bracket with jam nuts, and 12 inches of T-5 Reflective Tape
Model ROLS24-W-25: Remote Optical Laser Sensor with 24 V dc input power, 25 ft. cable, 3 tinned leads, mounting bracket with jam nuts, and 12 inches of T-5 Reflective Tape
| Speed Range | 1-250,000 RPM |
|---|---|
| Illumination | Visible Red Laser, Class 2 |
| Laser Classification | Class 2 (per IEC 60825-1:2014) This product complies with IEC60825-1 Ed. 3 and 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser Notice No. 50 of June 2007. |
| Max Laser Output | 1 mW max |
| Pulse Duration | Continuous |
| Laser Wavelength | 650nm (visible red) |
| Beam Divergence | < 18 mrad |
| Beam Diameter | 4 x 7 mm typical at 2 m |
| Laser Diode Life | 8,000 operating hours MTBF (1-year warranty) |
| On-Target Indicator | Green LED on the wire end cap |
| Operating Range | Up to 25 ft. [7.6 m] and 60 degrees offset from the target |
| Power Requirement | ROLS: 3.3 – 15 Vdc, 0.4W max ROLS24-W: 24 Vdc ±10%, 0.4W max NOTE: 24 Vdc power input option available see ordering information. |
| Output – Standard | ROLS: Open collector with an internal pull-up resistor to supply voltage; positive pulse when target present; Output Voltage = Supply Voltage ROLS24-W: Open collector with an internal pull-up resistor (5600 ohms) to supply voltage minus ~5V; positive pulse when a target is present Optional Outputs Available – Open Collector or TTL pulse (3.3 V dc), Negative pulse (contact factory) |
| Output – Optional (contact factory) | TTL pulse, negative pulse, open collector with internal pull up resistor (4700 ohm) to 3.3 V – 25 mA max load |
| Operating Temperature | 14 °F to 158 °F (-10 °C to 70 °C) |
| Humidity | Maximum relative humidity 80% for temperature up to 88 °F (31 °C)decreasing linearly to 50% relative humidity 104 °F (40 °C) |
| Connection | 3.5 mm [1/8 inch] male stereo plug (ROLS-P); Tinned wires (ROLS-W) |
| Cable Length | 8 ft. [2.4 m] or 25 ft. [7.6 m] |
| Material | 303 stainless steel supplied with two M18 jam nuts and mounting bracket |
| Lens | Acrylic plastic |
| Dimensions | Threaded tube 3.12 in. x 0.71 in. diameter [18 x 79.4 mm] long |
