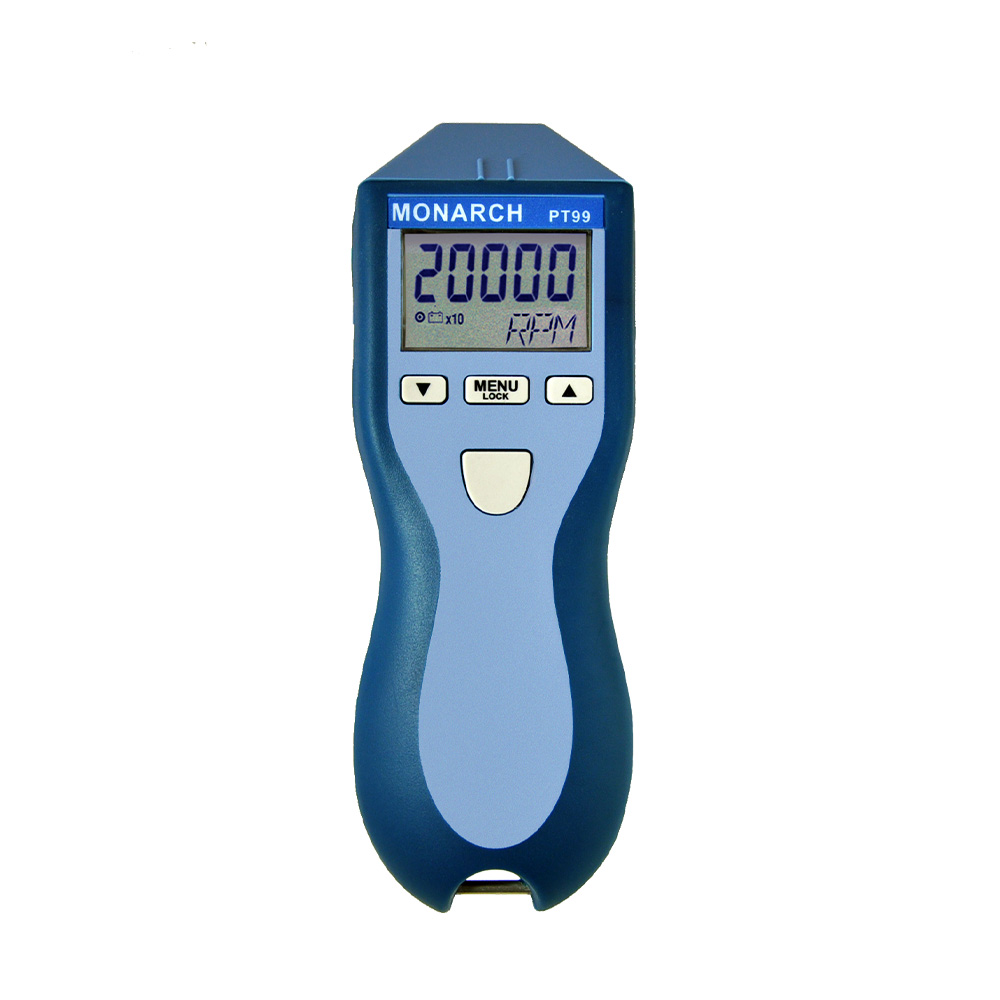

PT99光电转速表
  • PT99光电转速表

  • PT99光电转速表

  • PT99光电转速表

PT99光电转速表

产品简介

美国Monarch蒙那多PT99光电转速表(Pocket Tach 99):红色LED非接触光学测量,量程5-99999RPM、精度0.01%,测量距离5-91.44cm、倾角30,记忆峰值、下限与末次读数,2节AA电池续航60小时,配12英寸T-5反光带。上海现货、授权代理,可选NIST溯源证书。

产品型号:PT99
更新时间:2026-11-14
生产厂家:Monarch(美国蒙那多)
参考价格:¥1,980
产品样本:下载样本
访问量:
详细介绍在线留言
5~99 999 RPM转速量程
±0.01%测量精度(读数或 ±1 位)
5~91.44 cm测量距离(2~36 英寸)
±30°偏离垂直的测量倾角
约 60 小时2 节 AA 电池连续续航
210 g整机重量 单手可握

先说清一件事:PT99 用的是红色 LED,不是激光

这一条放在前排,是因为问的人很多、搞混的人也很多。PT99 的官方数据表在安全提示里写得很直白:

CAUTION —— 本产品从该孔径发出红色 LED 光。本产品不是激光产品(This is not a laser product.)

也就是说,PT99 是一台红色 LED 光电转速表:靠 LED 发出红光照射反光带、接收反射回来的脉冲来计数,机身里没有激光器,也没有激光等级。这跟它的工作方式完全吻合——LED 光源成本低、寿命长、不需要激光安全防护,正好对应它「入门基础款」的定位。

那为什么很多渠道把它叫"激光转速表"?两个原因:一是它的英文品名强调"optical(光学)",而光学转速表常被笼统称作激光转速表;二是本站把它归在「转速表」栏目下,那是按用途分类,不是按光源分类。真正采用激光的是同系列的 PLT200,用的是 Class 2 650 nm 可见激光。

选购提醒:如果你确实需要激光光源(比如要更远距离、更小光斑、更强抗环境光),请直接选 PLT200,不要指望 PT99 是激光版。反过来,如果你只是常规距离内测设备转速,PT99 的红色 LED 完全胜任,而且价格更低、操作更简单——为用不到的能力付钱并不划算。

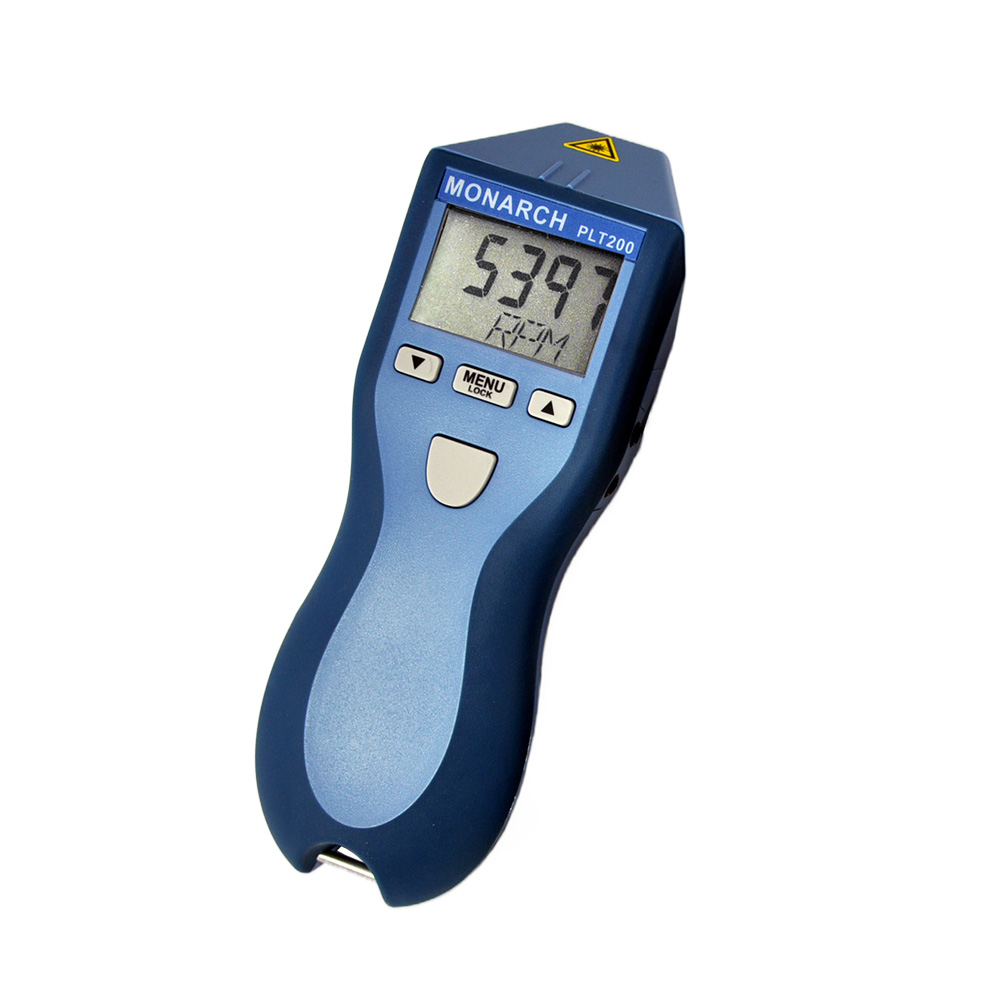

PT99 与 PLT200 怎么选

两款都是 Monarch Pocket Tach 系列的便携表,外形尺寸和重量几乎一样(210 g),都是单手握持、都能记忆上限下限值、都能上三脚架。真正的差别在光源、测量能力、功能数量这三块。

对比项PT99(本页)PLT200
定位基础款,系列中的入门机型多功能款,系列中的高配机型
光源红色 LED(非激光产品)Class 2、650 nm 可见激光,<1 mW
非接触量程5~99 999 RPM5~200 000 RPM
接触式测量不支持支持,0.5~20 000 RPM(需配接触测轮组件)
线速度测量不支持支持(配测轮,可测 m/min、cm/min 等)
作用距离约 91.44 cm(36 英寸)约 7.6 m(25 英尺)
测量倾角±30°±70°
精度±0.01% 读数或 ±1 位非接触 ±0.01% 读数;接触 ±0.05% 读数
功能数量单功能:非接触转速32 种功能:转速表/速率计/累加计数器/计时器
信号输出无有,TTL 脉冲输出(可接采集仪、频闪仪)
校准证书基础款不含;可选 6109-010-CAL 带 NIST 证书出厂即含 NIST 可溯源校准证书
电池续航约 60 小时(2 节 AA)约 30 小时(2 节 AA)
适合谁常规距离点检、检修、判断转速是否正常远距离测量、线速度检测、需接入数据采集系统
一句话决策:只在半米左右测转速、要便宜好上手 → PT99;要远距离、要测线速度、要把转速信号输出给上位机、或者甲方要求校准证书 → PLT200。注意 PT99 的电池续航反而更长(60 小时 vs 30 小时),因为它功能少、功耗低——这也是基础款的实用优势。

测量原理:为什么必须贴反光带

PT99 的工作原理是光电计数,一句话就能说清:

① 发射机身孔径内的红色 LED 发出一束红光,对准旋转体上的反光带。
② 反射旋转体转动时,反光带每经过光路一次,就把红光强烈反射回仪器一次。
③ 计数仪器内的光敏元件把每次反射记成一个脉冲,脉冲频率就是反光带经过的频率。
④ 换算每转一圈(假设贴一条反光带)产生一个脉冲,脉冲数×60 即得 RPM,显示在 LCD 上。

理解了这个链路,两件事就顺理成章了:

其一,反光带是测量的前提,不是配件

仪器要知道"转了多长时间转一圈",就必须有一个能明确标记转角的参照物——这就是反光带的作用。它靠两件事被识别:颜色反差(反光带亮、周围暗,或反过来)和反光率反差(反光带是回复反射材料,把光沿着来的方向打回去)。所以贴带的关键不是"贴上去就行",而是让它相对于周围表面足够显眼。

第二,表面越光亮,越需要靠反光带制造反差

如果被测体是抛光轴、镀铬面、镜面金属,表面本身就会反射光,仪器容易被背景反光"骗"到。这种情况有两种处理:贴反光带(稳妥),或把非反光区域做哑光处理(比如贴一圈哑光胶带、涂哑光漆)。反过来,如果被测体是深色、粗糙表面(比如铸铁皮带轮),反光带的反差天然就大,测量会更容易。

反光带用量参考:标准配置含 12 英寸(约 30 cm)T-5 反光带。按单点检测每次使用几厘米计算,一卷可以支撑相当多次点检。但反光带是消耗品——会磨损、会沾油污、会脱落,长期高频使用建议多备几卷,现场没带反光带是导致"测不出数"的常见原因之一。

现场怎么用:五步作业法

把这款表用好,关键在前三步的准备,而不是按 Start 那一下。

1
贴反光带

选一段清洁、平整、可见的表面贴反光带。注意:贴的位置要能被测速人看到、且光路不会被护罩或管线挡住。如果旋转体表面光亮,反光带贴好后可用一小段哑光胶带做背景对比。

2
定距离

站到 5~91.44 cm 的范围内,推荐 10~60 cm。距离太近光路失焦、太远反射信号弱。先大概站定,再看对靶指示确认信号质量。

3
调角度

让镜头尽量垂直于旋转面,偏角控制在 ±30° 以内。角度越大反射效率越低,超过 30° 就可能读不稳。

4
启动并锁定

按 Start/Reset 开始测量。需要连续观测或解放双手时,用 Menu/Select 的 Lock-on 锁定,或把机器装到三脚架上(机身底部有三脚架螺孔)固定测量。

5
读数并记录

读取 LCD 上的实时转速。需要极值时,用 Max/Scroll Up 翻看峰值、Min/Scroll Down 翻看下限值,或读取末次读数做记录比对。注意这三个值是本次会话内的,重置后清空。

操作提醒:不要把红光对着人眼长时间照射;在旋转设备旁测量时,遵守现场的设备操作与安全规程,不要为对准反光带而把手或身体靠近旋转部件——这正是选用非接触测量方式的意义所在。

三个前提:距离、角度、环境光

官方规格里有一个容易忽略的脚注:性能受环境光照射强度影响(Performance subject to the intensity of ambient light irradiation.)。这句话很关键,它解释了为什么同一台仪器在不同现场表现差异很大。

距离

官方范围 2~36 英寸(5~91.44 cm)。距离越远,反射回来的光越弱。超出范围不是完全不能用,而是信号质量没有保证。

角度

偏离垂直方向 ≤30°。回复反射材料有角度特性,偏得越多,回到仪器的光越少。

环境光

强日光、强白光照明、焊接弧光都会淹没有效信号。这是官方明确点出的影响因素,半暗或遮光环境下测量稳。

关于倾角数据的一点说明:本页采用官方数据表与产品说明中的 ±30°。部分第三方经销渠道的资料里出现过 ±45° 的写法,与官方不一致。以原厂数据表为准更稳妥——按 ±30° 作业,实际表现一定不会让你失望;反过来按更宽松的值去用,可能就会觉得"精度不如说的好"。

按键与记忆功能

PT99 的面板很简洁,按键全部有明确分工,学会之后盲操作也没问题。

按键/部件功能说明
Min/Scroll Down下翻浏览;查看下限值。用于判断有没有掉速、打滑、丢转。
Max/Scroll Up上翻浏览;查看峰值。用于捕捉变工况下的转速峰值。
Start/Reset启动测量与复位。开始一轮新的测量会话前先复位,清零之前的极值记录。
Menu/Select 与 Lock-on进入菜单/确认选择;以及锁定功能,用于连续测量时保持工作状态。
LCD 显示屏5 位、5 位字母数字 LCD,显示实时转速与记忆值。
对靶指示(On-Target Indicator)指示当前是否稳定接收到目标反射信号,帮助现场快速完成对准。

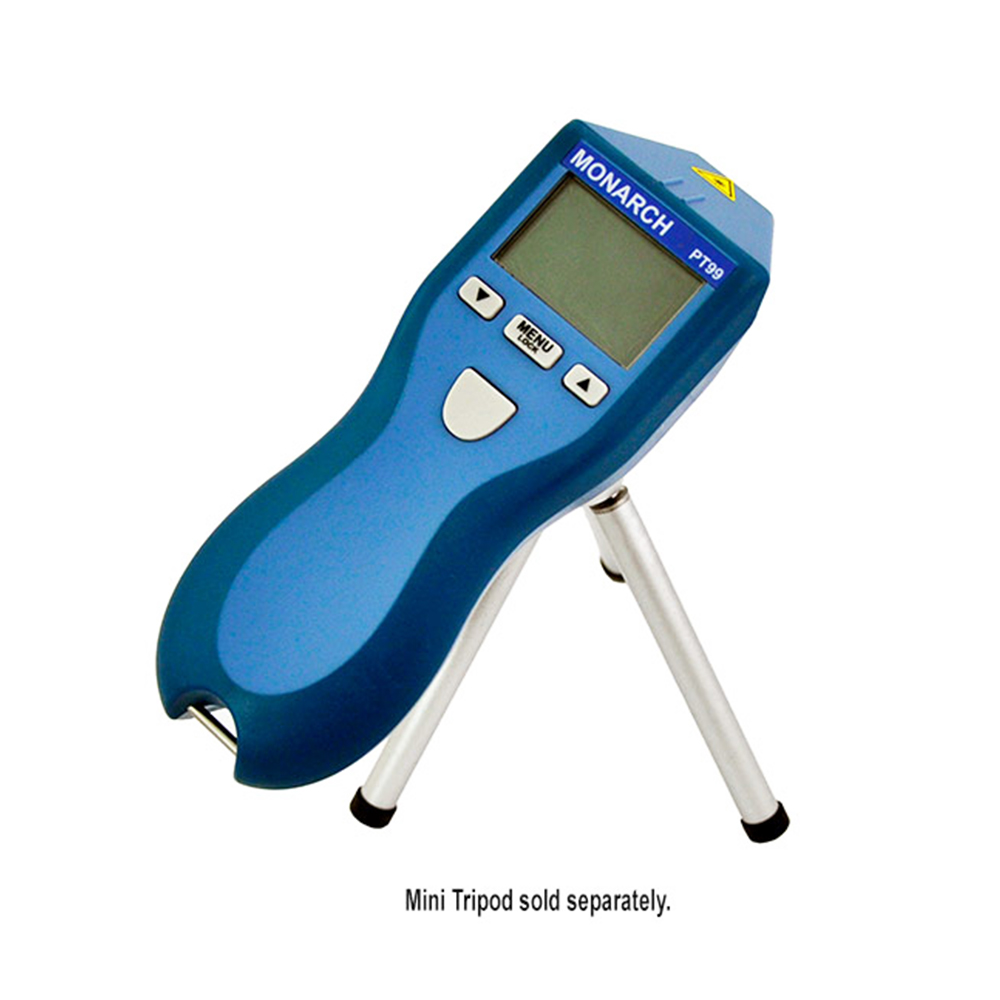

三脚架安装螺孔位于机身底部,可固定在三脚架上做长时间连续测量。
皮带夹机身带皮带夹,便于随身携带,适合巡检点检作业。
记忆功能的实用场景:设备在空载和带载之间切换时转速会变化,但变化过程很快、肉眼跟不上。用 PT99 连续测一段时间再翻看峰值,就能知道峰值转速有没有超过允许值;翻看下限值,能判断有没有瞬间掉速(皮带打滑、联轴器松动、负载异常都会体现为掉速)。这两个值比盯着实时读数看有用得多。

技术参数(官方规格)

产品名称PT99 光电转速表(Pocket Tach 99)
品牌/产地美国 Monarch 蒙那多(Monarch Instrument)/美国制造
产品定位Monarch Pocket Tach 系列基础款(系列中的入门机型)
订货号6109-010(基础款);6109-010-CAL(含 NIST 可溯源校准证书)
光源红色 LED;官方明确标注本产品不是激光产品
转速量程5~99 999 RPM
测量精度±0.01% 读数,或 ±1 位
分辨率自动量程:0.001~1.0 RPM
测量距离2~36 英寸(5~91.44 cm)
测量倾角偏离垂直方向 ≤30°
记忆功能峰值、下限值、末次读数
显示屏5 位、5 位字母数字 LCD
电源2 节 AA(5 号)1.5 V 碱性电池(随附);电池不可充电
续航时间随附电池连续工作约 60 小时(典型值)
尺寸6.92 × 2.4 × 1.6 英寸(17.58 × 6.10 × 4.06 cm)
重量7 oz(210 g)
工作温度5~40 ℃(40~105 ℉)
工作湿度至 31 ℃ 时相对上限湿度 80%,至 40 ℃ 时线性降至 50%,非冷凝
安全标准IEC 61010-1;安装类别 II(per IEC 664);污染等级 II(per IEC 664);仅限室内使用
安装方式支持三脚架安装,可锁定连续测量;机身带皮带夹
标准配置转速表一台(含电池)、12 英寸 T-5 反光带、操作手册、产品注册卡

标准配置与可选配件

基础款 6109-010

  • PT99 基础转速表一台(已含 2 节 AA 电池)

  • 12 英寸 T-5 反光带

  • 操作手册

  • 产品注册卡

带证书款 6109-010-CAL

  • PT99 基础转速表一台(已含 2 节 AA 电池)

  • 12 英寸 T-5 反光带

  • 操作手册、产品注册卡

  • NIST 可溯源校准证书

两个版本的机器本体完全相同,差别只在是否附校准证书。可选配件为 6180-047 带腰带扣的软质保护包(Padded Pouch with belt loop),用于现场携带时保护仪器。

一个容易被忽略的提醒:电池不可充电。官方在规格里专门注明这一点。PT99 用两节普通 AA 碱性电池,请不要使用充电电池、也不要试图给原装电池充电。好处是这种电池现场随处可买,不用担心专用电池买不到的尴尬。

典型应用场景

场景测量对象为什么适合用 PT99
电机与马达点检电机输出轴、联轴器侧的转速非接触、不用拆护罩,站在侧面 20~40 cm 即可读数
风机与泵体检修风机轴、泵轴转速设备在运转状态下测量,无需停机,避免拆装
皮带传动检查皮带轮转速,判断打滑连续测量后翻看下限值,能发现瞬间掉速
齿轮箱与减速机输入/输出轴转速,核算减速比量程覆盖 5~99 999 RPM,两端都能测
设备预防性维护定期记录关键转动部件转速轻便随身、口袋收纳,巡检路线上一气走完
设备验收与比对新装设备转速是否符合铭牌值精度 ±0.01%,配合三脚架可稳定连续测量
实验室与计量室转速校验、教学演示操作简单、读数直观,可选 NIST 溯源证书

与站内其他测速产品的分工

测转速这件事有好几种做法,选错方向会让现场很别扭。这里把站内在售的几类方案一次说清。

产品类型擅长什么时候选它
PT99(本页)手持式,红色 LED 非接触常规距离(≤91.44 cm)点检测速,简单便宜巡检、检修、判断转速是否正常
PLT200手持式,Class 2 激光,接触/非接触两用远距离(约 7.6 m)、线速度、TTL 输出、32 功能要远距离、测线速度、接数据采集
LUYOR-925手持式,650 nm 激光50 mm~10 m 远距离、±80° 宽角度,BNC 接口 TTL 输出需要宽角度适应性与信号输出
转速传感器(ROLS-P/ROS-P 等)固定安装,光电传感器长期在线监测,输出每转一脉冲的键相信号要把转速接入 PLC/数采,做在线监测
SPSR-115/230传感器供电模块为固定式传感器供电并输出键相信号固定式方案配套,给振动分析仪等供信号
频闪仪频闪观测让旋转体"停住"做目视观测不只要转速数值,还要看旋转部件状态
一个基本区分:手持表 vs 固定式传感器。手持表(PT99/PLT200/LUYOR-925)是人工带着走、临时测一次;固定式传感器是装在设备上、长期在线测。前者灵活、成本低、即刻可用;后者适合把转速信号接进控制系统或监测平台。如果你的需求是"每天巡检时量一下",PT99 这类手持表就是对的方向;如果是"要连续记录并接入系统",请直接看固定式传感器方案。

常见问题

PT99 是激光转速表吗?

不是。PT99 用的是红色 LED 光学光源,官方数据表在安全提示里明确标注:本产品不是激光产品(This is not a laser product)。它靠 LED 发出的红光照射反光带、接收反射脉冲来计数,没有激光器,也没有激光等级。这一点必须说清楚:同一系列里 PLT200 才是真正的激光转速表,采用 Class 2 650 nm 可见激光。如果你需要的是激光瞄准、远距离测量,应该选 PLT200;如果只是常规距离内的转速点检,PT99 的红色 LED 完全够用,而且价格更低。本站把 PT99 列在「转速表」栏目下,是按产品用途归类,不代表它是激光产品。

PT99 和 PLT200 怎么选?

按三件事选:距离、是否需要接触测量、是否需要信号输出。PT99 是基础款,红色 LED、量程 5~99 999 RPM、可达 36 英寸(91.44 cm)、倾角 ±30°,只做非接触测转速,功能单一但操作简单、价格也更低,适合常规距离的设备点检与检修。PLT200 是激光多功能款,Class 2 激光、光学量程 5~200 000 RPM、可达约 7.6 米、倾角 ±70°,还支持接触式测量(配接触测轮可测线速度,0.5~20 000 RPM),合计 32 种测量功能,带 TTL 脉冲输出可接采集仪和频闪仪,出厂即含 NIST 可溯源证书。简单判断:只在半米左右测转速、要便宜好上手,选 PT99;要远距离、要测线速度、要把转速信号输出给上位机,选 PLT200。顺带一提,PT99 的电池续航反而更长(60 小时 vs 30 小时),因为功能少、功耗低。

一定要贴反光带吗?反光带贴不好会怎样?

必须贴,这是这类光电转速表的测量前提。原理是:LED 红光打到旋转体上的反光带,每转一圈反射回一个脉冲,仪器数脉冲算转速。如果没有反光带,或者反光带与周围表面的反光差异不够,接收端分不清「转到哪了」,就会读数不稳或干脆测不出来。贴的时候注意三点:一是贴在清洁、平整的表面上,油污和毛刺会让反光变弱;二是反光带尺寸别太小,太窄的条在远处看就是一条细线;三是如果被测体本身表面很光亮(比如抛光轴、镀铬面),要么贴反光带,要么把非反光区域做哑光处理。标准配置里已经含 12 英寸 T-5 反光带,正常点检够用一段时间,长期使用建议多备几卷。

测量距离和角度有什么限制?

官方给出的非接触测量范围是 2~36 英寸,即 5~91.44 cm;测量倾角为偏离垂直方向不超过 30°。也就是说:太近不行(小于约 5 cm 光路会失焦),太远也不行(超过约 91.44 cm 反射信号太弱),斜着打光的角度也不能太大,超过 30° 反射效率明显下降。实际使用建议在 10~60 cm 这个区间内作业,命中率上限。另外这两项指标都不是硬性天花板,而是保证精度的推荐范围,加上环境光影响,实际可用距离会比标称值保守一些。

为什么测不到数、或者读数跳动?怎么排查?

按这个顺序排查,基本都能定位。先看反光带:是否贴牢、是否太小、表面是否被油污染脏,这是常见原因。第二看距离:先确认落在 5~91.44 cm 内,太近太远都会失败,把距离调到 20~40 cm 通常稳。第三看角度:把镜头尽量垂直于旋转面,偏角不要超过 30°。第四看环境光:官方特别标注性能受环境光强度影响,强日光、强白光照明、焊接弧光都会干扰 LED 接收,尽量在遮光或半暗环境测量。第五看转速是否过低:低于 5 RPM 超出量程下限,测不了。第六看电池:电量低会导致发射功率下降,换新电池试试。按这六步走一遍,绝大多数「测不到」都能解决。

电池能充电吗?续航多久?

不能充电。PT99 用的是 2 节 AA(5 号)1.5 V 碱性电池,官方在规格里专门注明了电池不可充电(batteries are not rechargeable),请不要使用充电电池或试图给原装电池充电。续航方面,官方数据表给出的是随附电池连续工作约 60 小时(典型值)。实际断续点检用得会明显更久,一次换电池可以用很长时间。由于是通用的 AA 碱性电池,现场随处可买,这也是这款机器适合巡检作业的一个实用优势——不用担心专用电池没电后买不到。

±0.01% 精度是什么概念?点检够用吗?

±0.01% 读数是很高的精度等级。举个例子:测 1500 RPM 时,0.01% 的误差大约是 0.15 RPM;测 10 000 RPM 时约 1 RPM。这个等级足以满足设备点检、预防性维护、转速比对、皮带打滑判断等绝大多数工业场景,也是 PLT200 非接触测量同级的精度。需要注意精度前提是测量条件正确——距离、角度、反光带、环境光都到位,否则实际误差会远大于规格值。测量条件不对时,问题不在仪器精度,而在信号质量。另外官方精度写法是「±0.01% 读数,或 ±1 位」,也就是取两者中较大的那个,低转速时是末位跳动起主导作用。

峰值、下限值、末次读数这三个记忆怎么用?

这三个记忆值在现场很实用,配合面板上的按键就行:Min/Scroll Down 用于下翻与查看下限值,Max/Scroll Up 用于上翻与查看峰值,Start/Reset 用于启动测量与复位。典型用法是:把机器架好或手持对准,按 Start 启动连续测量一段时间,然后翻看峰值——用于捕捉设备在变工况下的转速峰值,比如判断电机在负载波动时是否超速;翻看下限值——用于判断有没有掉速、打滑、跳齿;末次读数则方便同一台设备多次测量的记录比对。注意这三个值记录的是本次测量会话内的极值,重置后会清空,读数前先确认你看到的是想要的那一组数据。

能长时间连续监测吗?

可以,但要注意它的定位。PT99 机身底部带三脚架安装螺孔,可以固定在支架上,并支持锁定(Lock-on)后持续测量,因此做几小时到几十小时的连续转速记录是可行的,续航 60 小时也支持这一点。不过它本质上是一台便携点检仪表,没有 TTL 脉冲输出,不能把转速信号直接送给数据采集系统;记录方式是人工定时读取。如果你的需求是长期在线监测、要把转速信号接入 PLC 或数采,应该用固定安装式转速传感器方案(本站转速传感器栏目有 ROLS-P、ROS-P 等光电传感器,配合供电模块可输出每转一脉冲的键相信号),而不是手持表。

NIST 校准证书有什么用?我需要选吗?

NIST 可溯源校准证书的作用是证明这台仪器的测量值可以溯源到美国国家标准与技术研究院(NIST)的基准,用于满足质量体系和计量管理的要求。以下情况建议直接选带证书的版本:一是要用于第三方检测、验收或出具检测数据;二是企业有 ISO 质量体系、计量器具管理规定,要求测量设备有溯源证明;三是药厂、半导体、汽车等对计量审计较严的行业;四是客户或甲方明确要求提供校准证书。如果只是内部日常点检、判断设备转不转、转速大差不差,基础款 6109-010 就够了。带证书版本对应的订货号是 6109-010-CAL,两款的机器本体完全一样,差别只在有没有那张证书。

PT99 可以测线速度吗?

不能,PT99 只测转速。它是一台纯粹的非接触光学转速表,读数是 RPM。要测线速度(比如皮带、卷材、传送带的 m/min)需要另两条路:一是选同系列的 PLT200,配接触测轮组件做接触式线速度测量;二是固定安装方案,用转速传感器配已知直径的测轮换算线速度。如果你的主要需求是产线线速度检测,建议直接看 PLT200 或固定式传感器方案,不要用 PT99 绕弯。

上海有现货吗?能提供选型或使用指导吗?

鑫仪胜仪器(上海)是美国 Monarch 蒙那多授权代理商,PT99 基础款与带 NIST 证书版本(6109-010/6109-010-CAL)均可供货,可提供产品说明书、原厂规格资料与随机配置清单。如果你不确定该选 PT99 还是 PLT200,或者现场测不到数想排查原因,把被测对象(电机/风机/泵/轴)、旋转体尺寸与表面状况、需要的测量距离、以及是否要接入数据采集系统告诉我们,我们给出具体型号建议和反光带粘贴、距离与角度的作业要点。欢迎来电 131-2093-6518 或通过页面表单留言。

随机都配什么?还需要另外买什么吗?

标准配置为四项:PT99 转速表一台(已含 2 节 AA 电池)、12 英寸 T-5 反光带、操作手册、产品注册卡。开箱即可使用,通常不需要额外购买。以下情况建议另配:一是长期高频使用,反光带属于消耗品,建议多备几卷;二是需要在现场携带时保护仪器,可选配 6180-047 带腰带扣的软质保护包;三是需要计量溯源,选带证书版本(6109-010-CAL)或在采购时一并提出校准需求;四是需要在三脚架上长时间连续测量,自备或另配一个三脚架即可(机身底部已带安装螺孔)。

资料与服务

可索取资料

  • PT99 官方数据表与使用手册(英文原版)

  • PT99 与 PLT200 参数对照与选型建议表

  • 随机配置清单与订货号说明(含 NIST 证书版本)

  • 反光带粘贴、测量距离与角度设定的作业要点

服务支持

  • 按被测对象与测量距离给出型号建议(PT99/PLT200)

  • 「测不到数/读数跳动」的现场排查指导

  • NIST 校准证书与计量溯源需求对接

  • 批量/项目配套报价与交期确认
