转速表

鑫仪胜仪器提供激光转速表、面板式转速表与转速变送器选型:PT99、PLT200 便携表非接触测速,LUYOR-910 面板式转速表双继电器报警,LUYOR-912 转速变送器输出 4-20mA/RS485 带超速保护,配套激光与光电转速传感器组成测速与监控系统,用于转速显示、报警与数据上报。

共1页 7条

转速表怎么选:手持、面板还是变送器

先回答一个问题:这台表是要人拿着去量,还是要长期装在现场。巡检与临时测量选便携激光转速表,测完即走;需要接入 PLC、DCS 或数采做在线监测,就要面板表或变送器,提供 4~20mA、0~5V 模拟量与 RS485 通讯,并带超速报警继电器。精度口径也要留意:标注的是读数百分比还是满量程百分比,后者在大屏幕上误差明显更大。

型号 类型 量程 精度 距离 / 输出
LUYOR-925 便携激光 0~99999 RPM 0.05% 读数 50mm~10m,BNC TTL 输出,续航 100 小时

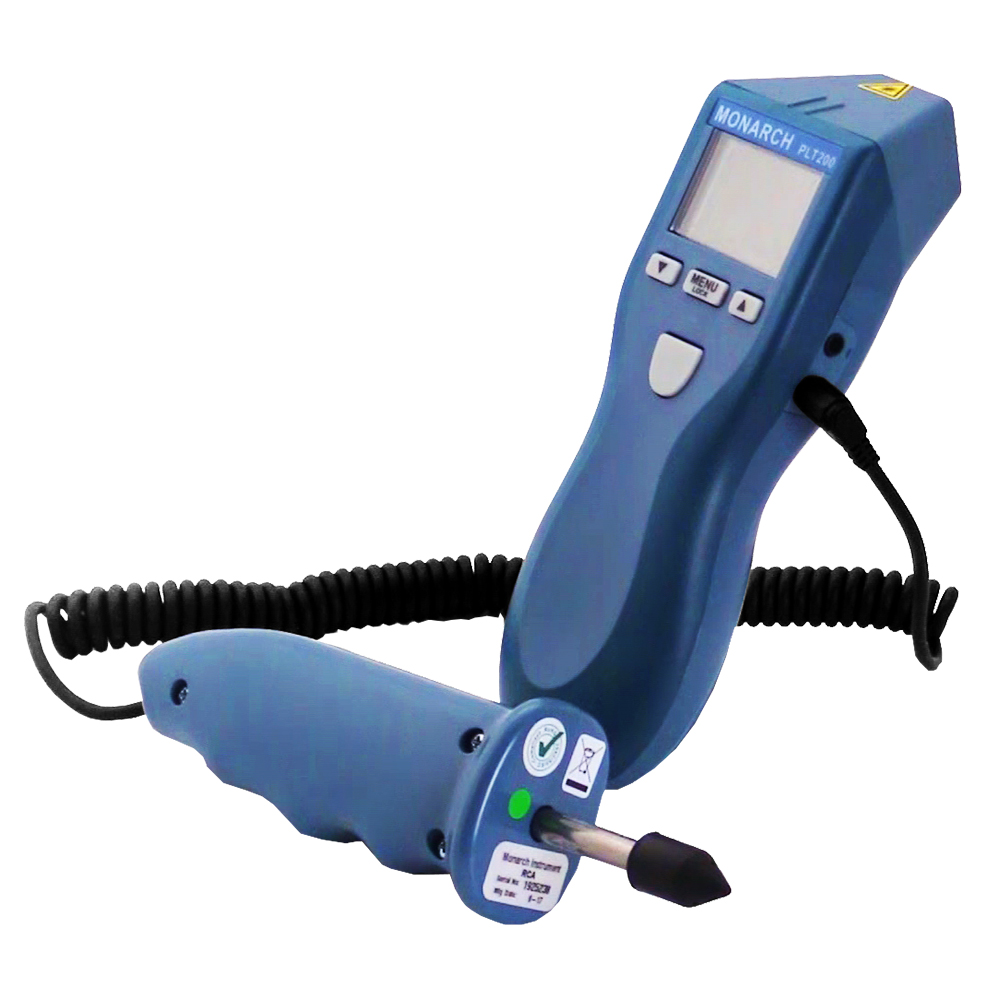

PLT200 便携激光 5~200000 RPM 0.01% 约 7.6m,32 种测量功能,NIST 证书

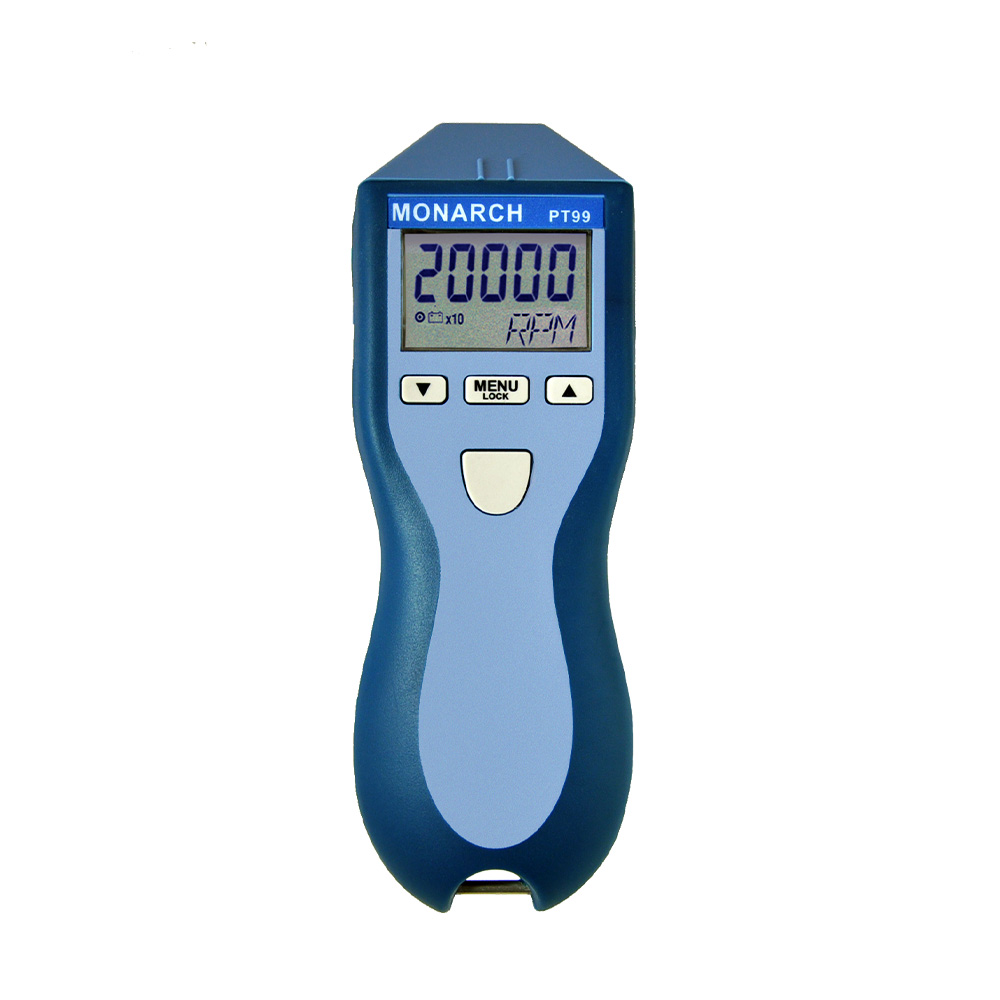

PT99 便携光电 5~99999 RPM 0.01% 5~91.44cm,2 节 AA 电池约 60 小时
ACT-1B 面板表(1/8 DIN) 5~99999 RPM 0.005% 读数 通用输入,100~240Vac 供电
ACT-3X 面板表(可编程) 5~999990 RPM 0.001% 读数 双通道,2 路 C 型报警,RS232 / USB / 以太网
LUYOR-910 面板嵌入式 5~999990 RPM 0.001% 读数 双继电器报警,4~20mA / 0~5V,可选 RS485
LUYOR-912 变送器 / 监控器 依所配传感器 — 4~20mA / 0~5V,RS485 Modbus,35mm 导轨

以上对照依据各产品页公开参数整理,具体配置、价格与货期请以对应产品页或页面底部电话咨询为准。鑫仪胜仪器(上海)有限公司为美国路阳 LUYOR、Monarch 蒙那多、瑞典 Labino 等品牌的中国授权代理,不生产上述进口仪器。

转速表是什么:一个脉冲数出来的转速

转速表测的是旋转件单位时间转多少圈。非接触机型的做法是在旋转件上做一处反光标记,传感器每转收到一次反射光、输出一个脉冲,仪表再把脉冲频率换算成转速:RPM = 脉冲频率 f(Hz)× 60 ÷ 每转标记数。读数准不准,取决于两件事——标记是否每次都以同样姿态经过光斑,以及仪表里设的每转标记数对不对。

接触式(锥形橡胶头顶在轴端)现在多用于可停机、低转速的场合;工业现场以激光与光电非接触为主。选型先分清精度口径:读数百分比随转速线性变化,满量程百分比是固定绝对误差,后者在低转速段误差占比很大。需要 0.01% 级读数看 PLT200 便携式激光转速表,日常点检 0.05% 的 LUYOR-925 已够用。

怎么用:五步拿到可信读数

① 贴标记:反光带剪成 10~15mm 见方,贴在轴端或联轴器端面,尽量靠近轴心以外、半径大的位置,弧长不要横跨两个反光面。

② 对准:传感器与标记的距离控制在该型号的工作范围内,偏角越小越好;手持表机身不要抖动,必要时用 1/4-20 三脚架固定。

③ 设标记数:只有一条反光带时每转脉冲数(PPR)设 1;用联轴器螺栓、叶片或齿数做标记时,PPR 必须等于实际标记数,否则读数成倍偏差。

④ 稳定后读数:等显示稳定 2~3 秒再记录,转速波动大的设备读平均值或最大/最小值,不要只抓一个瞬时数字。

⑤ 留证据:需要出报告时用 BNC/TTL 输出接采集卡,或拍照记录表头读数与设备编号,便于复核。

便携表、面板表、变送器怎么选

分岔点只有一个问题:这台表是要人拿着去量,还是要长期装在现场。巡检选便携,控制柜显示选面板表,进 PLC/DCS 选变送器。

形态安装与供电典型量程 / 精度适合的场合
便携激光表(LUYOR-925、PLT200)手持,内置电池5~200000 RPM,0.01%~0.05%巡检、验收、故障排查
便携光电表(PT99)手持,2 节 AA5~99999 RPM,0.01%近距离常规点检、成本优先
面板表(ACT-1B、ACT-3X、LUYOR-910)嵌入式 / 1/8 DIN,100~240Vac5~999990 RPM,0.001%~0.005%控制柜显示、超速报警
变送器(LUYOR-912)35mm 导轨,配外部传感器依所配传感器4~20mA 与 RS485 上报、远程监控

常见应用场景

· 风机、水泵、电机点检:听声音之前先量转速,判断是转速漂移还是轴承问题。

· 皮带与链条传动:张紧前后各测一次,从转速差估算打滑量。

· 离心机、分离机:核对设定转速与实际转速,超速保护整定前必须实测。

· 印刷、涂布、复合产线:辊面线速度由转速换算,套准异常时先确认辊速。

· 机床主轴与磨头:高速段振动大,用激光表远距离测量比接触式安全。

· 动平衡与故障诊断:作为振动分析的转速参考通道,精度需 0.01% 级。

延伸阅读

· 选型与品牌:转速测量怎么选:Monarch蒙那多转速表与传感器对照、激光转速传感器怎么选?激光与光电的区别、六款型号对比与接线要点、转速表与转速传感器怎么选?12 个高频问题解答(Monarch …

· 操作与判读:激光转速表与频闪仪常见问题解答:转速测量实用FAQ、美国蒙那多 Nova-Pro 300/500 频闪仪转速表 8 …

常见问题

0.05% 和 0.01% 的精度差在哪?

差在读数误差的绝对量。1000 RPM 时,0.05% 是正负 0.5 RPM,0.01% 是正负 0.1 RPM。设备状态监测、动平衡与故障诊断需要 0.01% 级(PLT200、ACT-3X);日常点检、粗略核对用 0.05% 足够。选购时注意标注口径是读数百分比还是满量程百分比,后者在大屏幕上误差更大。

便携式转速表能长期在线监测吗?

便携表适合巡检与临时测量,不适合长期在线。需要连续监测应选面板表(ACT-1B、ACT-3X、LUYOR-910)或变送器(LUYOR-912),可接入 PLC、DCS 或数采,提供模拟量与 RS485 通讯并带超速报警。部分便携机型(如 LUYOR-925)有 1/4-20 三脚架接口与 BNC 输出,可作为短期连续监测的过渡方案。

反光带和反光贴纸是干什么用的?

非接触测速需要一个明暗交替的标记来产生脉冲。反光带贴在旋转件上,每转经过传感器一次产生一个脉冲,脉冲频率即转速。标记数量会影响读数:贴多条反光带时读数会成倍放大,需在仪表上设置每转脉冲数(PPR),或用乘 2、除 2 谐波功能修正。测速前先确认标记数量与仪表设置一致。

转速表最低能测到多少转?

脉冲计数式仪表的低端受采样门时间限制:转速越低,单位时间内脉冲越少,需要更长的平均时间才能稳定。PLT200 标称下限 5 RPM,ROLS/ROS 系列传感器可到 1 RPM。低于 1 RPM 的场合(如大型回转窑、搅拌轴)建议改用频闪仪观察标记位移,或用编码器/位移传感器换算。

反光带贴几条?会不会读出成倍的数?

一条最稳妥。贴两条或多条时,仪表收到的脉冲数按标记数倍增,必须在表内把每转脉冲数设成实际条数;没有 PPR 设置的机型用 ×2、÷2 谐波功能修正。判断是否读错倍的简易办法:把设定值减半或加倍各测一次,看哪个数与设备工况吻合。

转速表需要校准吗?周期多久?

建议 12 个月校准一次,或在摔碰、更换电池仓、读数明显异常后立即校准。PLT200 随机提供 NIST 可溯源证书;现场可用频闪仪对同一标记做交叉核对,或用已知转速的标准台(如 3000 RPM)比对,偏差超过标称精度就送检。

转速表和变频器显示的转速不一致,信哪个?

信转速表。变频器显示的是输出频率推算的同步转速,实际转速受负载滑差、皮带打滑、联轴器松动影响,差 1%~3% 属正常。差值明显偏大时,先查皮带是否打滑、标记数与 PPR 是否一致,再怀疑仪表。
