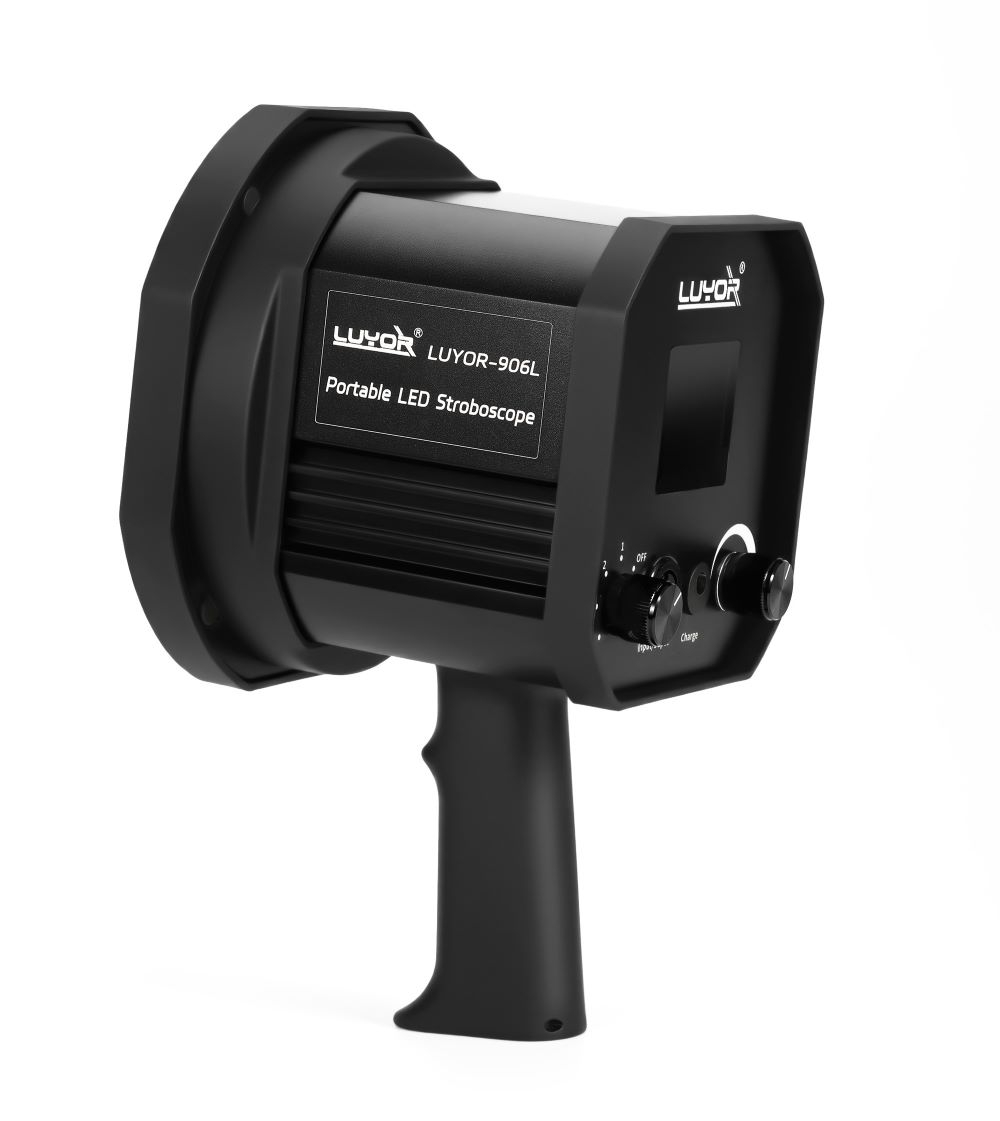

LUYOR-906L 激光自动跟踪LED频闪仪
  • LUYOR-906L 激光自动跟踪LED频闪仪

  • LUYOR-906L 激光自动跟踪LED频闪仪

  • LUYOR-906L 激光自动跟踪LED频闪仪

  • LUYOR-906L 激光自动跟踪LED频闪仪

LUYOR-906L 激光自动跟踪LED频闪仪

产品概述产品简介

路阳LUYOR-906L不只是频闪仪:内置激光传感器自动跟踪印刷图案,频闪60-300000次/分、精度0.01%;切到测速模式就是一台激光转速表,0.1次/分分辨率、10-200cm测距,配反光贴纸直读转速。40颗5W白光LED阵列、6000K、彩色LCD、相位角调节、锂电池约4小时。上海现货。

产品型号:LUYOR-906L
更新时间:2026-11-17
生产厂家:LUYOR(美国路阳)
参考价格:¥6,800
产品样本:下载样本
访问量:
详细介绍在线留言
60~300 000 次/分频闪频率范围
±0.01%频闪与测速精度 分辨率 0.1 次/分
60~300 000 RPM激光转速表读数范围
10~200 cm激光识别距离
40 颗 5W LED阵列式光源 6000K 白光
约 4 小时锂电池续航 满足单班生产
约 1 kg整机重量 160×130×210 mm

LUYOR-906L 是什么:一台会自己找图案的频闪仪

频闪仪的原理是视觉暂留:它以可调的频率发出极短的闪光,当闪光频率与被测物体的运动频率一致时,人眼看到的就是一个「静止住」的图像。这使得它能在设备不停机的前提下,把高速运转或高速运动的对象「冻结」下来做目视检查。

LUYOR-906L 是路阳在 906 平台上推出的激光自动跟踪款。它核心的差异在于:不需要你去猜、去试、去反复调闪光频率——内置的激光传感器会直接识别运动中的印刷图案,锁定图案周期并让闪光自动与之同步。在多种不同大小图案同时印刷的现场,这个能力尤其省事。

激光自动跟踪图案内置激光传感器识别印刷图案,实现图案自动跟踪;把激光对准图案即可,不必在机器上加装任何传感器。

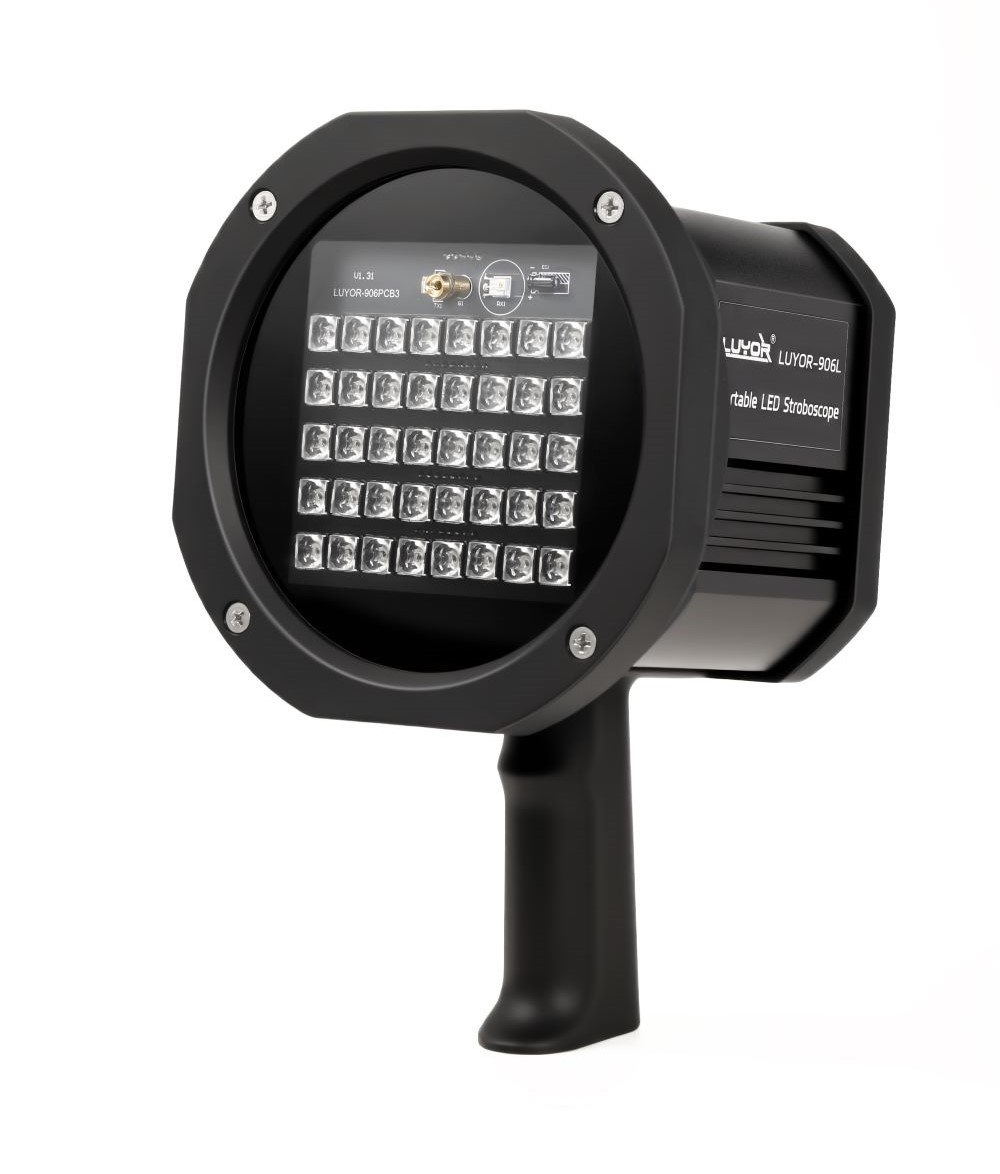

40 颗 LED 阵列出光5W 白光、色温 6000K,阵列式排布更接近面光源,光线均匀,大视场观测不出现明暗带。

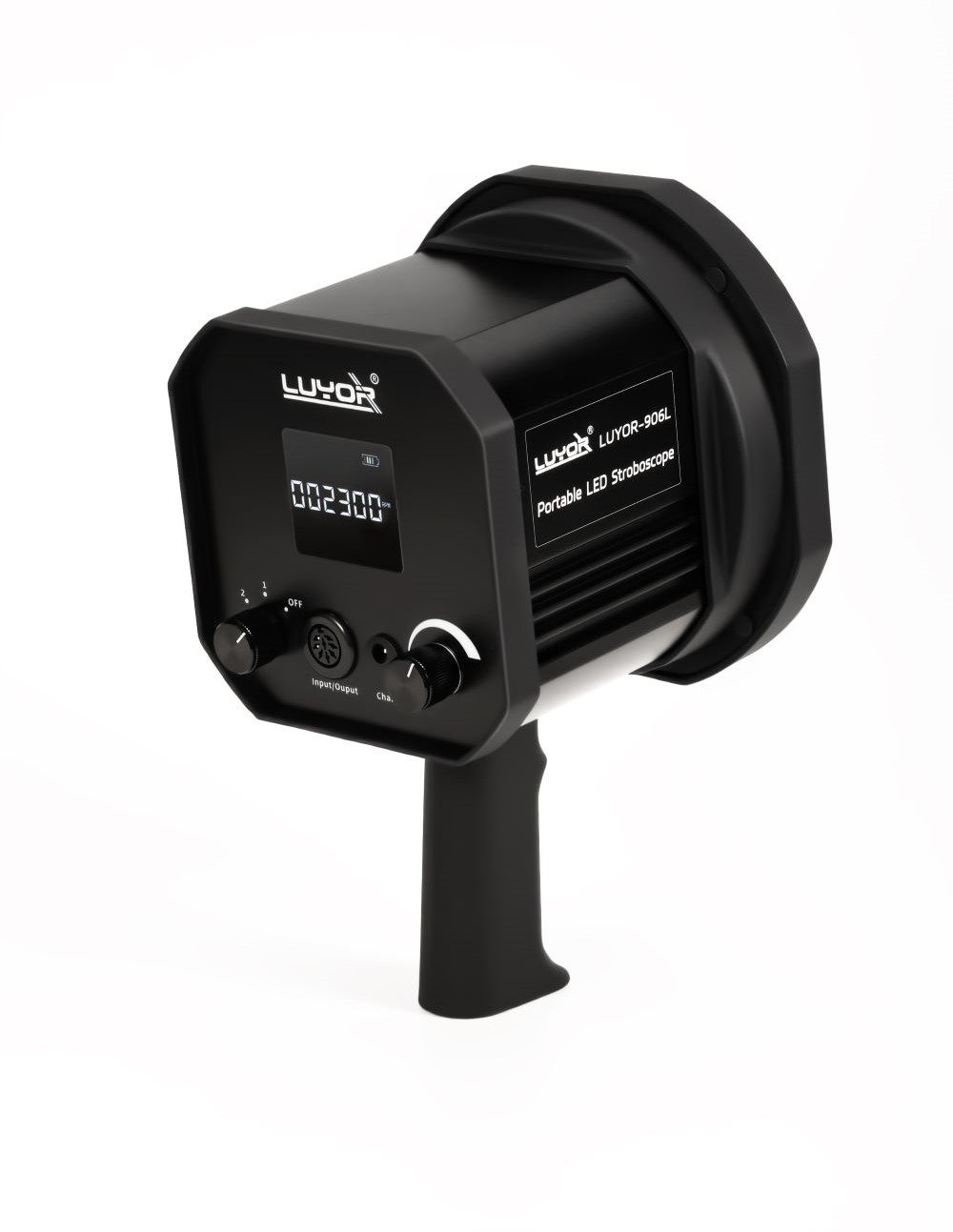

彩色 LCD + 相位角调节彩色液晶显示直观;图像停稳后可用相位角调节,把关心的部位转到视野正中。
锂电池便携 + 三脚架接口内置高性能锂电池,连续工作约 4 小时;机身带三脚架安装接口,可做固定安装式长期观测。
它不只是频闪仪:同一套激光传感器,还让它成为一台高精度激光转速表。对准运动中的图案,它让闪光与图案同步,把高速过程「冻结」下来——这是看得见;对准旋转件上的反光标记,它按反射脉冲直接给出转速读数——这是量得准。读数范围 60~300 000 次/分,时基精度 ±0.01%,分辨率 0.1 次/分,这三项指标已经是专业手持激光转速表的水平。现场不必再带两台仪器:先用频闪找到异常部位,同一台机器上切到测速模式读出转速,一次完成。

核心能力:激光自动跟踪印刷图案

要让运动中的图案「停下」,闪光频率必须和图案出现的周期严格一致。怎么找到这个频率,决定了频闪仪好不好用。技术上是三个层次:

调频方式原理局限
手动调频(内触发)人工按加减键连续调节闪光频率,直到图像停止不动依赖经验、耗时长;图案一换就得重调;多图案同时印刷时无法用一个频率兼顾
激光测速自动定频内置激光测出连续旋转部件的转速,自动把闪光频率设到该转速要求被测对象是连续旋转体,且要有可反光的标记面
激光自动跟踪图案
(LUYOR-906L)
激光传感器直接识别运动中的印刷图案,锁定图案出现周期并同步闪光,实现图案自动跟踪依赖图案本身的明暗反差;识别距离受 10~200 cm 范围限制

906L 走的是第三条路。它同步的对象是「图案」而不是「转速」,这带来两个实际好处:

  • 不用在机器上加装传感器。很多印刷机、织机的运动部件位置狭窄、转速高或者根本不允许加装任何东西,外接传感器方案落不了地。激光是「隔空」识别,把频闪仪架在合适位置对着图案就行——本产品特别适用于安装传感器不方便或较为麻烦的场合。

  • 多图案印刷也能跟住。同一台机器上多种不同大小的图案同时印刷时,手动调频没法用一个固定值兼顾,而自动跟踪会识别当前图案的周期并持续跟随。

10 cm激光识别近距离
再近无法正常覆盖图案周期
200 cm激光识别作用距离
超过后信号变弱、跟踪不稳
30~150 cm建议作业区间
命中率上限、跟踪稳
0.1 次/分频率调节精度
可微调到图像刚好静止
自动跟踪稳不稳,取决于图案本身的对比度。激光传感器是靠在运动过程中捕捉图案的明暗变化来锁定周期的,因此图案颜色很浅、反差很低,或者现场环境光过强时,识别效果会变差。遇到这种情况有两个办法:一是对准图案上反差明显的部位(比如深色色块边缘);二是切换到手动模式用固定频率观测,把自动跟踪当作辅助功能来用。

第二种身份:一台 ±0.01% 精度的激光转速表

906L 的激光传感器不只用来跟图案。把激光对准旋转件上的反光标记(随机标配 2 米反光贴纸),仪器按反射脉冲的间隔换算转速并直接显示读数——这一步做的事,和一台手持激光转速表完全一样。区别在于:普通转速表只能「量」,906L 量完还能立刻「看」。

项目906L 测速模式说明
读数范围60~300 000 次/分(RPM 等效)从低速卷绕到高速主轴连续覆盖
时基精度±0.01%6 000 转时偏差不超过约 0.6 转;30 000 转时不超过约 3 转
分辨率0.1 次/分(60.0~999.9 段)低转速段读数更细,可看出缓慢漂移
测速距离约 0.1~2 m与激光识别距离同一区间,30~150 cm 命中率更高
标记要求反光贴纸、键槽、叶片、图案边缘反光贴纸已随机标配,开箱即可测

±0.01% 是什么概念:时基误差不超过读数的万分之一。6 000 转时允许偏差约 ±0.6 转,30 000 转时约 ±3 转。常见入门级光电转速表标 ±0.05%,同样 6 000 转允许 ±3 转误差——906L 的时基精度高一个量级,读数可以直接写进设备点检记录、用来核算皮带轮速比,或者反推辊筒线速度。

它比专用转速表多出来的价值,在「连续动作」上。现场往往先要判断「哪里不对」,再要记录「转速是多少」。频闪看到皮带打滑、套印偏移、锭子抖动,紧接着在同一台机器上切测速读出转速,判断异常是否由转速漂移引起——不换工具、不重新对位、不用第二个人配合。
该用专用转速表的场合,别硬用 906L。测量距离超过 2 m(高处风机、行车电机)、现场有油雾喷溅需要 IP54 以上防护、或者常年只做转速巡检不涉及目视观测——这些用 Monarch PLT200(5~200 000 RPM、±0.01%、约 7.6 m、IP54)更对口。906L 的定位是「一台顶两台」,不是替代所有转速表。

906L 与专用激光转速表怎么分工

型号定位读数范围精度测量距离强项
LUYOR-906L频闪 + 激光测速二合一60~300 000 次/分±0.01%约 0.1~2 m图案自动跟踪、40 颗 LED 大视场、相位角调节
Monarch PLT200专用手持激光转速表5~200 000 RPM±0.01%约 7.6 m32 种功能、TTL 脉冲输出、NIST 证书、IP54

40 颗 LED 阵列:为什么灯珠数量会影响观测质量

频闪仪要在极短的闪光时间(微秒量级)内把被测面照亮,靠的是瞬间高亮度。灯珠数量少时,出光更接近「点光源」——光打在一个宽幅面上,中间亮、两侧暗,还会形成明暗带;观测幅宽较大的印刷品、整幅织物、大直径回转体时,暗带会让局部细节看不清,甚至被误判成缺陷。

LUYOR-906L 采用 40 颗阵列式 LED 灯珠排列,出光面更接近面光源,整幅视场亮度一致。同时它使用进口大功率 LED 并内置高性能电源模块,配合高效能量控制芯片,让能量输出更稳定、亮度更高、发热量更低——这三点对长时间连续观测很关键。

对比维度少量 LED(约 12 颗)点光源方案40 颗阵列式 LED(LUYOR-906L)
出光形态接近点光源,中心强、边缘衰减接近面光源,视场亮度更均匀
大面积观测易出现明暗带,边缘细节看不清整幅亮度一致,宽幅图案与织物组织均匀可见
灯珠与功率12 颗40 颗 5W 白光,色温 6000K
参考照度3400 lux @6000 RPM(NP100)约 2 250 Lux(距灯 150 mm、6000 FPM)
调光部分型号支持支持亮度可调
照度数字不能直接横向比大小。照度值随测量距离剧烈变化——距离翻倍,照度约降到四分之一。上表中 906L 的约 2 250 Lux 是在距灯 150 mm 处测得,而其它型号的来源资料未注明测量距离。要比较亮度,必须在相同距离、相同闪光频率下测同一场景才有效。如果你对亮度有硬性要求,告诉我们观察距离和被测面尺寸,我们按条件帮你核一遍。

频率、精度与闪光特性

闪光频率决定图像能不能停住,精度和闪光持续时间决定图像清不清楚。LUYOR-906L 的关键规格如下:

项目规格说明
频闪频率范围60~300 000 次/分(FPM)内部连续调节;覆盖低速卷绕到高速旋转
频率调节精度0.1 次/分可用按键微调到图像刚好静止
频闪精度±0.01%设定 6000 FPM 时偏差不超过约 0.6 FPM
显示分辨率±0.1(60.0~999.9 FPM)
±1(1 000~9 999 FPM)
±10(10 000~300 000 FPM)
分段自动切换;低频段分辨率更细
频闪间隔时间
(单次闪光持续时间)
可调 8~50 微秒(±1 微秒)闪光越短,运动模糊越小、图像越锐利
触发模式手动模式/自动模式自动模式实现图案自动跟踪
相位调节具有频闪相位角调节功能决定图像停在运动周期的哪个位置
显示彩色 LCD 液晶显示人机交互更直观
记忆闪光频率与内部参数自动记忆下次使用直接沿用,省去重调

闪光持续时间为什么重要?闪光越短,被测目标在曝光期间移动的距离越小,图像就越锐利、越没有拖影。906L 的闪光持续时间可调 8~50 微秒——测高速物体时用短闪光(比如 8 μs)能压住运动模糊,观测低速过程时用较长闪光可以让图像更亮。这是一个很容易被忽略、但实际影响成像清晰度的参数。

关于精度的口径:路阳中文官方站与站内原页标注频闪精度为 ±0.01%;部分官方英文资料与经销渠道标注整机闪光精度为 ±0.02%(±1 位)。两处口径存在差异。本页以中文官方口径为主,采购或验收前建议以新版原厂规格书为准;如需我们在报价时一并确认,请在询盘里注明。

906 系列型号族:不只是白光频闪

LUYOR-906 是一个平台化系列,主机结构与操作方式一致,差别主要在出光波段。选型时先定波段,再定是否需要激光自动跟踪:

型号出光波段典型用途
LUYOR-906L白光 LED(6000K)+ 内置激光传感器印刷图案自动跟踪、常规频闪观测、转速观测(本页产品)
LUYOR-906白光 LED常规频闪观测,不需自动跟踪图案的场合
LUYOR-906UV-365紫外 365 nm LED紫外激发荧光检查:UV 固化过程、荧光防伪印刷、荧光渗透探伤
LUYOR-906UV-385紫外 385 nm LED同上,适合激发波长偏 385 nm 的荧光材料
LUYOR-906IR红外 LED红外频闪观测,适合对可见光敏感或需红外响应的对象

什么时候该选紫外频闪?当你关心的信号本身是「荧光」而不是「反射光」的时候。用紫外光闪光激发荧光物质,可以在视觉上把运动中的荧光图像冻结下来,用来观察紫外固化过程中涂层的变化、荧光防伪印刷的图案一致性、荧光渗透探伤中缺陷的分布。这类应用白光频闪仪做不了,必须用紫外波段激发。365 nm 与 385 nm 的区别在于对不同荧光材料的激发效率,选哪个取决于被测材料的吸收特性——告诉我们材料类型,我们给出建议。

如果你既有白光观测需求又有紫外荧光观测需求,可以两台配合使用(一台 906L 做常规观测和图案跟踪,一台 906UV 做荧光检查)。这一类组合在印刷品综合质检中很常见。

和站内其它频闪仪怎么选

本站频闪仪栏目同时代理路阳与蒙那多两个品牌。下面是主要型号的横向对比,便于按用途对号入座:

型号频闪范围光源触发方式续航重量 / 防护
LUYOR-906L
路阳
60~300 000 次/分40 颗阵列式 5W LED(6000K),亮度可调,光线均匀手动模式 + 激光自动跟踪图案 + 外接触发(3~5 V)约 4 小时约 1 kg / IP30
NP100
蒙那多
30~999 999 RPM12 颗 LED仅内触发(手动调频)9.5 h(标准电池)
19 h(高容量电池)
635 g / IP54
NP300
蒙那多
30~999 999 RPM12 颗超亮 LED内触发 + 激光模块 + TTL 输入/输出9.5 h / 19 h约 680 g / IP54
NP500
蒙那多
30~999 999 RPM12 颗超亮 LED,5500 lux @6000 RPM内触发 + 激光模块 + TTL 输入/输出 + 远程激光对接站9.5 h / 19 h约 680 g / IP54

怎么判断:

  • 要检查印刷图案、或传感器不好装的场合 → 选 LUYOR-906L。激光自动跟踪图案是它独有的能力,蒙那多 NP 系列的激光用于测转速而不是跟踪图案。

  • 要观测大面积对象、在意亮度均匀性 → 906L 的 40 颗阵列更有优势。

  • 要更高的频率上限、更长续航、更好的防护 → NP 系列更合适。NP100/300/500 频率上限到 999 999 RPM,续航更长约 19 小时,防护等级 IP54(防尘防溅),重量也更轻(约 635~680 g)。

  • 需要相位延迟、时间延迟、预设值存储、虚拟慢动作等高级功能 → NP300 / NP500。NP500 具有 300 项功能,含远程激光对接站、相位延迟、时间延迟与虚拟慢动作。

坦白说,906L 和 NP 系列各有各的强项,不是简单的高低配。906L 的价值集中在「图案自动跟踪 + 均匀亮度 + 彩色 LCD」;NP 系列的价值集中在「高频率上限 + 长续航 + IP54 防护 + 高级相位功能」。如果现场既要在油雾重的车间长时间观测,又要跟踪印刷图案,可能需要两台搭配。把你的实际工况告诉我们,我们帮你判断哪一台更合适。
此外站内还有 Monarch DBL 频闪仪,如需对比可另行咨询。

现场使用七步

1
先想清楚要「看」什么

频闪仪是用来看的,不是用来量的。先明确这次观测的目标:是查图案套印、查纸病、看锭子振动,还是看某个部件有没有松动——目标不同,站位、角度和频率范围都不一样。

2
选站位与距离,避开强环境光

把仪器架在能看到被测面的位置,自动跟踪时尽量落在 30~150 cm 区间。同时避免正对强光源或让强光直射视场——环境光过强会削弱闪光的相对亮度差,也会干扰激光识别。

3
先用自动模式试跟踪

把内置激光传感器对准印刷图案,让它自动识别图案周期。若图案对比度低导致跟踪不稳,改对准图案上反差明显的边缘,或直接切手动模式。

4
图像停住后,用相位角微调位置

频率对了图像就静止,但停在哪一帧由相位决定。用相位角调节让关心的部位(色标、标记、可疑缺陷)转到视野正中,便于判断和记录。

5
调闪光持续时间,压住拖影

如果图像有拖影、边缘发虚,把闪光持续时间调短(向 8 μs 方向);如果觉得图像偏暗,可适当加长闪光时间并调高高亮度,两者配合找到清晰与亮度的平衡点。

6
需要长时间观测就固定起来

机身带三脚架安装接口,装上三脚架固定观测,避免手持抖动造成图像漂移。固定工位可用交流适配器(AC 100~240 V)边充边用,不受续航限制。

7
记录参数,下次直接沿用

仪器会自动记忆闪光频率与内部参数,下次开机沿用。做完一版活件,把当时的频率、相位、闪光时间记下来,换活件时可以作为调试起点,省一半时间。

别忘了倍频歧义这件事。闪光频率是实际运动频率的整数倍或整数分之一时,图像都会看起来静止。也就是说「图像停住了」并不等于「频率设对了」。要确认真实频率,建议从低频向高频缓慢调节、观察图像的变化过程,或者用转速表交叉验证一次再回来设定。

典型应用场景

印刷与造纸

  • 印刷图案自动跟踪与套印检查

  • 印刷质量在线检测

  • 造纸纸病检测

  • 卷烟印刷检查

  • 喷水织机检查

纺织工业

  • 纺纱机、织布机运行状态观测

  • 锭子转速与振动检查

  • 织布机送纬纱过程观察

  • 织造图案一致性检查

旋转设备与维护

  • 离心机、电机、驱动器转速观测

  • 离合器、涡轮机运转检查

  • 风机叶片、轴、联轴器、皮带、链条、齿轮检查

  • 振动分析与振动台试验配合

  • 维护、维修与调试

此外还覆盖包装工业、汽车工业、声学实验室、医学技术、液体灌装与装瓶、高速视频拍摄、直升机动平衡测试、高速钢带表面缺陷检测等场合。这些场景的共同点是:对象在高速运动、不能停机、而且需要「看」而不是「量」。

标准配置与规格

标准配置为:主机、充电器、2 米反光贴纸、铝合金手提箱。开箱即可做频闪观测;反光贴纸用于激光测速/同步的辅助环节。

项目参数
产品型号LUYOR-906L(激光自动跟踪 LED 频闪仪)
品牌 / 制造商美国 LUYOR 路阳 / LUYOR 路阳仪器
频闪频率范围60~300 000 次/分(内部连续调节)
频率调节精度0.1 次/分
频闪精度±0.01%(中文官方口径;英文资料标注 ±0.02%)
显示分辨率±0.1(60.0~999.9 FPM);±1(1 000~9 999 FPM);±10(10 000~300 000 FPM)
频闪间隔时间可调 8~50 微秒(精确到 ±1 微秒)
激光识别范围10 cm~200 cm
光源40 颗阵列式 LED,5W 白光,色温 6000K
照度距灯 150 mm、6000 FPM 时约 2 250 Lux
亮度调节支持亮度可调
显示彩色 LCD 液晶显示
触发模式手动模式 / 自动模式(自动跟踪图案)
相位调节具有频闪相位角调节功能
记忆功能闪光频率与内部参数自动记忆
外部触发3~5 V / 上限 5 mA(隔离型光耦),DIN 41524 5 针标准接口
工作电源DC 8.4 V 2 800 mA(内置高性能锂电池)
充电器电源AC 100 V~240 V,50~60 Hz
连续工作时间约 4 小时(与闪光频率有关),满足单班生产
安装机身带三脚架安装接口
外形尺寸160 mm(长)× 130 mm(宽)× 210 mm(高)
重量约 1 kg(约 1 050 g)
工作温度0 ℃~40 ℃
防护等级IP30
认证CE、RoHS
标准配置主机、充电器、2 米反光贴纸、铝合金手提箱
尺寸数据说明:站内原页标注 160 mm(长)× 130 mm(宽)× 210 mm(高),与官方英文技术资料一致;部分经销渠道另有 130×160×230 mm 的写法(可能是长宽高顺序不同)。如用于设备安装空间校核,建议以实机为准或以原厂新版规格书确认。

常见问题(FAQ)

频闪仪是干什么用的?和转速表有什么区别?

频闪仪的原理是视觉暂留:它以可调的频率发出极短的闪光,当闪光频率与被测物体的转动或运动频率一致时,人眼看到的就是一个「静止住」的图像;频率略微偏离时,物体看起来在缓慢转动。所以频闪仪首先是一台目视观测工具——用来检查运转中设备的状态,比如风机叶片有没有裂纹、皮带有没有打滑、织布机的织造图案是否正常、印刷图案的套印是否偏移,而且全程不需要停机。转速表(比如光电转速表)则是读数工具,给你一个具体转速数值。两者解决的不是同一个问题:要「看」用频闪仪,要「量」用转速表。LUYOR-906L 是便携式 LED 频闪仪,兼有激光自动跟踪与频闪观测能力;同一套激光传感器还能直接读转速,等于把频闪仪和激光转速表做进了一台机器。

LUYOR-906L 能当转速表用吗?精度够不够?

能。906L 内置的激光传感器在测速模式下按反射脉冲间隔换算转速:读数范围 60~300 000 次/分(RPM 等效),时基精度 ±0.01%,低转速段分辨率 0.1 次/分,测速距离约 0.1~2 m,反光贴纸随机器标配 2 米。拿 6 000 转举例,允许偏差约 ±0.6 转,这个精度足够写进设备点检记录、核算速比、反推线速度。要注意两点:一是测速需要高对比度标记,反光贴纸效果稳定;二是超过 2 m 或需要 IP54 防护的场合,应改用专用激光转速表。它和频闪功能的区别只是工作模式——同一套硬件,一个让你看,一个给你数。

「激光自动跟踪」是什么意思?和普通激光测速频闪仪有什么不同?

这是两种不同的用法,容易混淆。普通激光测速频闪仪的逻辑是「先测转速、再按转速闪」:内置激光测出旋转部件的转速,仪器把闪光频率自动设到该转速,图像就停住了——它解决的是「不用手动调频」的问题,但要求被测对象是一个连续旋转体。LUYOR-906L 的激光自动跟踪逻辑不同:它用内置激光传感器直接识别运动中的印刷图案,锁定图案的出现周期并让闪光与之同步,实现图案的自动跟踪。也就是说,它同步的对象是「图案」而不是「转速」,因此特别适合安装传感器不方便、或者多种不同大小图案同时印刷的场合——只要把激光传感器对准印刷图案,图案就会自动跟住,不需人工反复调频。这是 906L 区别于普通频闪仪的核心能力。另外说明:这套激光传感器同时支持测速用法——贴上反光贴纸对准旋转件,仪器直接读转速数值;跟踪图案和测转速是同一套硬件的两种工作模式。把图案和转速放在一台机器上解决,这正是 906L 相比普通频闪仪和普通转速表的差别。

为什么印刷行业特别需要自动跟踪功能?

因为印刷现场有两个特点让手动调频很难用。其一,图案会变:一版活件跑完换下一版,图案尺寸、重复周期都变了,手动调频得重新试一遍;如果同一台机器上多种不同大小的图案同时印刷,频率更是没法用一个固定值凑合。第二,传感器不好装:很多印刷机的运动部件位置狭窄、转速高或者不允许加装任何东西,外接传感器方案根本落不了地。激光自动跟踪正好绕开这两点——不用在机器上加装传感器,只要把频闪仪的激光对准印刷图案,仪器自己识别图案周期并锁定闪光。结果是操作时间大幅缩短、材料浪费减少、生产成本下降,这也是路阳把这个功能作为 906L 主打卖点的原因。

40 颗 LED 和别的频闪仪的 12 颗 LED 差在哪?

差在覆盖面和均匀性,这两点在被测物比较大或者离得比较远时会明显体现出来。LED 数量少时更接近「点光源」,光打在一个宽幅面上,中间亮、两侧暗,还会有明暗带;观测幅宽较大的印刷品、整幅织物或者大直径回转体时,明暗带会让局部细节看不清,甚至误判成缺陷。LUYOR-906L 用 40 颗阵列式 LED 灯珠排列,出光面更接近面光源,光线更均匀,整个视场亮度一致,观察大面积的印刷图案、织物组织才会均匀。此外 906L 采用进口大功率 LED,配合高效能量控制芯片,能量输出稳定、亮度高且发热量低,利于长时间连续工作。需要说明的是,不同厂家标注照度的测量距离不同(906L 的约 2 250 Lux 是在距灯 150 mm、6000 FPM 条件下测得),不能直接拿不同来源的照度数字比大小。

频闪范围 60~300 000 次/分够用吗?精度 ±0.01% 是什么概念?

60~300 000 次/分(FPM)覆盖了绝大多数工业场景:印刷、造纸、纺织的常见工作频率通常在几百到几万次/分的量级;高速旋转设备、高速钢带、精密切割等场合可能用到十万次/分以上,300 000 次/分的上限也够。下限 60 次/分意味着很慢的运动过程也能看,比如低速卷绕、间歇送料。精度 ±0.01% 的意思是:闪光频率的偏差不超过设定值的万分之一——设定 6000 FPM 时,实际偏差不超过约 0.6 FPM。对目视观测来说这个精度绰绰有余,图案能稳定停住;要做频率比对或粗测转速也够用。调节精度是 0.1 次/分,也就是可以用按键一点点微调到图像刚好静止。需要提醒的是,部分官方英文资料标注整机闪光精度为 ±0.02%,与中文资料口径略有差异,采购前建议以新版原厂规格书为准。

电池能用多久?频率越高越费电吗?

官方给出的连续工作时间约 4 小时,并说明「具体时间与闪光的频率有关」,同时强调一次充足电可以满足单班生产要求。理解这句话的关键是:频闪仪的耗电大头就是闪光本身,闪光频率越高、单位时间内点亮的次数越多,耗电越快;亮度设得越高也越费电。所以在低频率、低亮度下实际续航会比 4 小时长,在高频率加高亮度下可能短一些。如果你的作业是连续几个班不停机观测,建议:一是把亮度调到刚好够看的程度而不是直接拉满;二是备一块备用电池轮换;三是如果位置固定,机身带三脚架安装接口,可以用交流适配器(充电器输入 AC 100 V~240 V)边充边用做长时间观测。判断续航够不够,先看你现场的实际闪光频率落在什么量级。

什么是相位角调节?什么时候用?

相位角调节是在闪光频率已经对准、图像已经「停住」之后,用来微调「停在哪一帧」。频率决定图像动不动,相位决定图像停在转角的哪个位置。举个实际例子:你想看联轴器上某个螺栓的位置,或者想看印刷图案中某一个色标有没有跑偏,频率对了图像虽然静止,但可能正好停在你不想看的角度;这时调相位角,就能让静止的图像沿运动方向前后平移,把关心的那个部位转到视野正中。测量标记、检查键槽位置、观察齿轮某个齿的啮合点、查看套印色标,都会用到相位角调节。LUYOR-906L 具有频闪相位角调节功能,这是它比纯入门款更好用的一个实用能力。

什么叫一倍频、两倍频、半倍频?现场怎么用?

这是频闪观测里非常实用的技巧,原理是:图像在「实际频率的整数倍分之一」处同样会看起来静止。设实际运动频率为 F:用 F 闪光得到一倍频图像,看到物体转一整圈的样子,这是常用的;用 F/2(半倍频)闪光,图像每两次闪光才前进一圈,看起来像有两个物体交替出现,可以同时比较相邻两圈的状态;用 2F(两倍频)闪光,相当于只看每个周期的一半,图像会更亮更清晰,适合观察局部细节。实践中的注意事项是:因为这些频率都会让图像静止,所以单靠「图像停住」不能确定哪个才是真实频率,要判断真实频率必须结合已知的转速、或者从低频往高频逐步调、观察图像变化过程来确认。做印刷图案检查时,半倍频经常被用来同时看两个相邻图案的套印情况。

激光识别范围 10~200 cm 是什么意思?超了会怎样?

这是激光自动跟踪功能的工作距离范围,指仪器内置的激光传感器能可靠识别图案的距离区间——近端约 10 cm,可达约 200 cm。太近(小于约 10 cm)时激光光斑和视场无法正常覆盖图案周期,太远(超过约 200 cm)时返回的识别信号变弱,跟踪会不稳定甚至丢失。实际使用建议:把仪器架在 30~150 cm 这个区间内做自动跟踪,命中率上限;如果现场位置受限必须更远,可以配合三脚架固定并选择图案对比度高、反差明显的部位对准。另外要注意,自动跟踪依赖图案本身的明暗反差来识别周期,如果被测图案颜色很浅、对比度很低,或者现场环境光过强,识别效果会变差,这时可以改用固定频率的手动模式来观测。

能不能接外部传感器做触发?

可以。LUYOR-906L 支持外接触发输入,电气规格为 3~5 V/上限 5 mA,采用隔离型光耦,接口为 DIN 41524 标准的 5 针连接器。这意味着你可以用外部信号源(比如光电传感器、接近开关、编码器输出、脉冲发生器等)来驱动闪光,让频闪与设备本身的运转严格同步,而不是靠人工调频。这类用法适合自动化产线上的固定安装观测:把频闪仪装在三脚架或支架上,用设备自身的同步信号触发,图像就永远稳定停住,不受转速波动影响。需要提醒的是,接入前先确认外部信号的电平与极性落在 3~5 V 范围内、驱动电流不超过 5 mA,超范围可能损坏输入电路;如果你的信号是 12 V 或 24 V 工业电平,需要加装限流或转换电路。

IP30 防护等级,车间有油雾水汽能用吗?

要谨慎。IP30 的含义是:第 1 位数字 3 表示能防止直径大于 2.5 mm 的固体异物侵入(防止手指等较大物体接触内部),第二位数字 0 表示没有任何防水保护。也就是说它防尘能力有限、完全不防水。在干燥的车间、印刷机旁、织机旁这类环境使用没有问题;但如果现场有明显的油雾、冷却液喷溅、水汽凝结或者需要冲洗的工位,就要注意保护——建议加装防护罩、或把仪器放在不被喷溅到的位置,作业结束后及时擦拭表面。另外不要在潮湿环境下充电。如果你所处的环境粉尘或液体较重,选型时可以把防护等级作为一项重点指标来权衡,需要的话我们也可以帮你对比其它防护更好的型号。

有没有紫外频闪仪?什么场合要用?

有,而且是同一个 906 平台的变体。路阳 906 系列除本页的 LUYOR-906L(激光自动跟踪 LED 频闪仪)外,还包括:LUYOR-906(常规 LED 频闪仪)、LUYOR-906UV-365(365 nm 紫外 LED 频闪仪)、LUYOR-906UV-385(385 nm 紫外 LED 频闪仪)、LUYOR-906IR(红外 LED 频闪仪)。紫外频闪仪的用法是配合荧光材料做动态检查:用紫外光闪光激发荧光物质,在视觉上把运动中的荧光图像「冻结」下来,用来观察紫外固化过程中的涂层状态、荧光防伪印刷的图案一致性、荧光渗透探伤中缺陷的分布变化、以及荧光标记在高速运动中的位置。这类应用用白光频闪仪做不了,因为需要紫外激发才有荧光信号。如果你有紫外频闪的需求,告诉我们激发波长要求和被测材料,我们按 365 nm 或 385 nm 给出建议。

标准配置包含什么?需要另外买什么吗?

标准配置为四项:主机、充电器、2 米反光贴纸、铝合金手提箱。开箱即可以做频闪观测;反光贴纸用于激光测速/同步的辅助环节。以下情况建议另配:一是需要长时间固定安装观测,可另配三脚架(机身已带三脚架安装接口);二是需要连续多班使用,建议备一块备用电池轮换,或者在固定工位用交流适配器边充边用;三是需要用外部信号触发,需自备符合 3~5 V/5 mA 规格的信号源与 DIN 41524 5 针连接线;四是需要在油雾或喷溅环境使用,建议加装简易防护罩。具体配置以原厂出货清单为准,采购前我们会与你确认一次清单,避免现场缺件。

用频闪仪看到的「静止」图像,会不会和真实情况差一圈?

会,这是频闪测量需要注意的一个陷阱,专业上叫「倍频歧义」。原理是:只要闪光频率是实际运动频率的整数倍或整数分之一,图像都会看起来静止。比如真实转速是 3000 FPM,你把频闪设成 1500、1000、6000、9000 次/分,图像同样会停住,但停下来的是「第 2 圈」「第 3 圈」或者「半圈」的样子。所以单凭图像静止不能确认真实频率。避免误判的办法有三个:一是从低频率往高频率慢慢调,看图像变化的过程而不是只看结果,头一个让图像稳定静止的频率更接近真实值;二是用已知信息做交叉验证,比如电机铭牌转速、变频器显示频率、或者用转速表实测一次;三是用相位角或时间延迟做辅助判断。做严格测量时,建议同时用一台转速表(本站有光电/激光转速表)确认一次真实转速,再回来设频闪频率。

上海有现货吗?能提供选型或应用指导吗?

鑫仪胜仪器(上海)是美国 LUYOR 路阳授权代理商,LUYOR-906L 激光自动跟踪 LED 频闪仪可供货,同时可对接 906 系列的紫外(365 nm/385 nm)与红外变体。如果你不确定该选手动调频款还是激光自动跟踪款、要不要紫外频闪、或者现场图案跟踪不稳想排查原因,把被测对象(印刷机/织机/造纸机/旋转设备)、运动频率大概范围、观察距离、现场环境(粉尘/油雾/环境光)以及是否需要外部同步触发告诉我们,我们给出具体型号与配置建议。欢迎来电 131-2093-6518 或通过页面表单留言。
