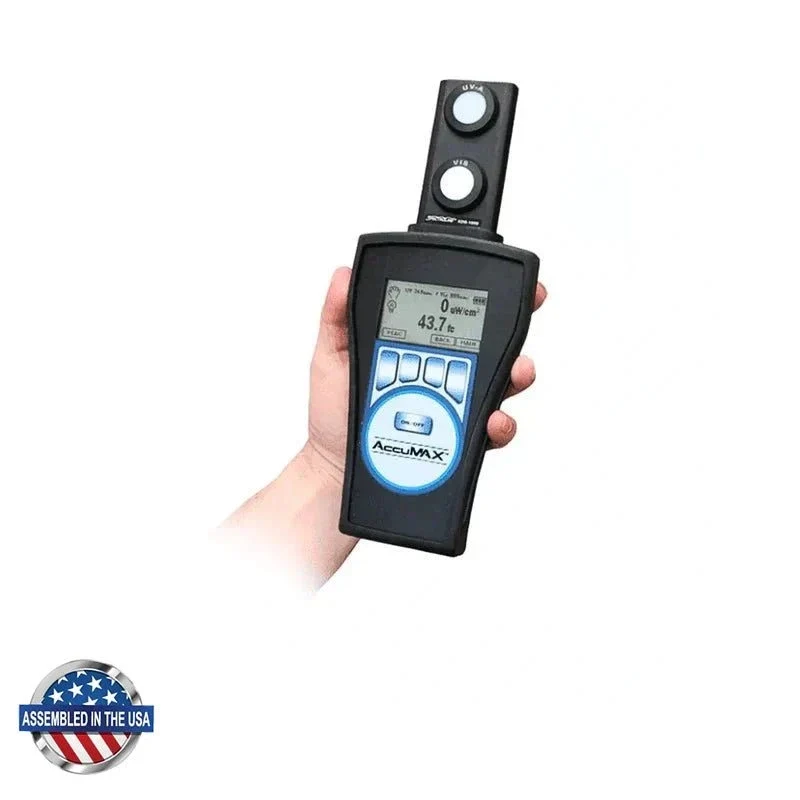

紫外照度计 XRP-3000(美国 Spectro-UV)XR-1000 主机配 XDS-1000 双波长传感器,UV-A 0-100mW/cm²、白光 0-5300Lux 同测,可换接 UV-C/UV-B/蓝光/亮度传感器,精度优于 5% 且 NIST 溯源,用于荧光渗透与磁粉探伤灯强度核查,上海现货。
荧光渗透与荧光磁粉探伤的判读条件由两根「线」同时决定:被检表面上的 UV-A 辐照度必须足够高,环境中的白光照度必须足够低。任何一根线不达标,荧光对比度都不够,缺陷就会从眼前溜过去。
实际现场常见的情况是:黑光灯看起来没问题,但车间顶灯太亮、卷帘门透光、或者工作台旁边有一扇窗,荧光就「看起来不明显」了。这时候如果只测了黑光强度并显示合格,问题就会被误判成工艺或操作原因,白白耗费排查时间。
紫外照度计 XRP-3000 用一只双波长传感器把这两个读数放在同一个位置、同一次摆位里采集,避免「不同探头、不同位置、不同时间」带来的数据不可比。这也是紫外照度计在 NDT 现场被当作基础工具的原因。

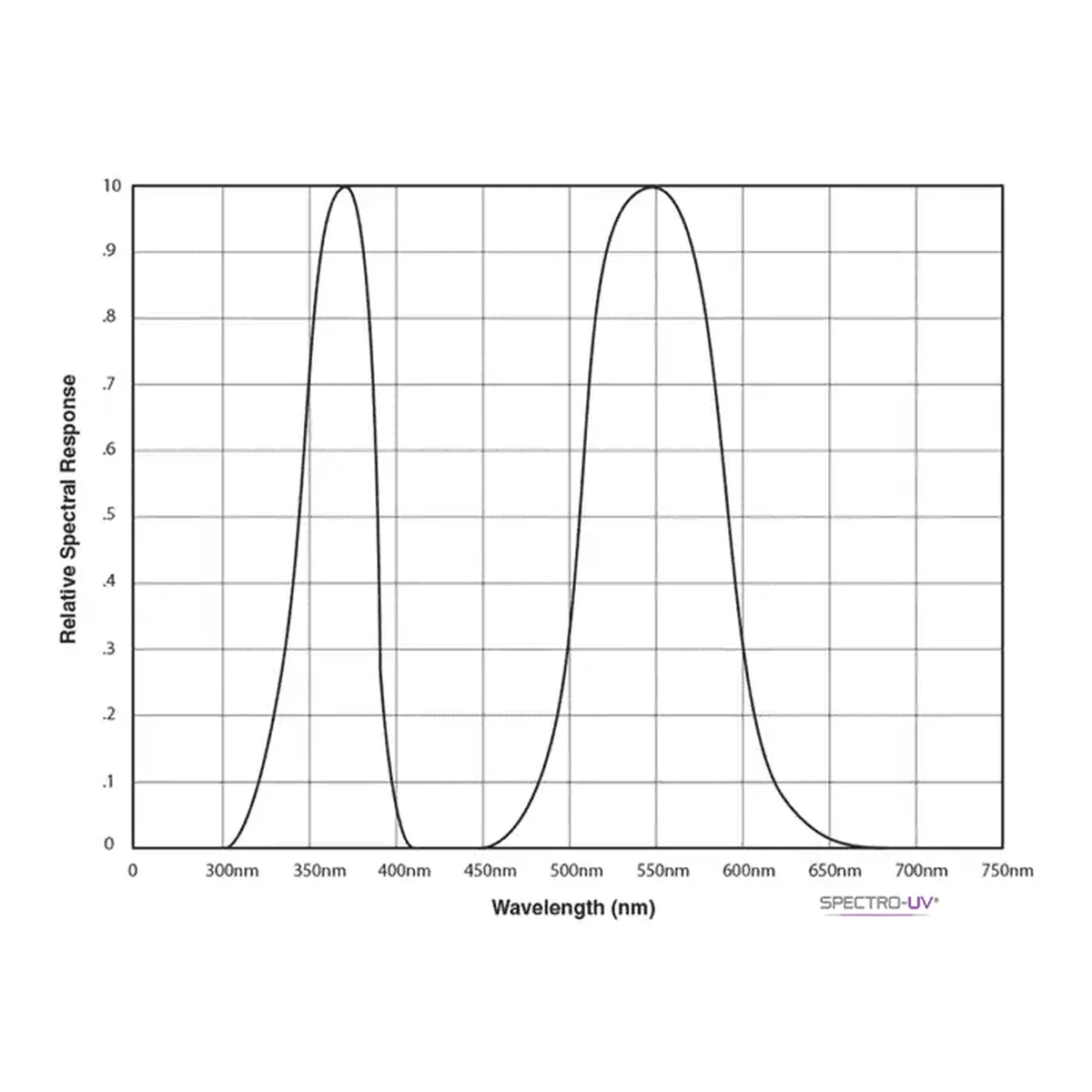

| 测量通道 | 量程 | 光谱范围 | 分辨率(自动分档) |
|---|---|---|---|
| UV-A 辐照度 | 0-100 mW/cm²(0-100,000 μW/cm²) | 320-420 nm | 1 μW/cm²(0-9,999 μW/cm²);0.01 mW/cm²(10.00-99.99 mW/cm²) |
| 可见光照度 | 0-5,300 Lux(0-500 fc) | 460-675 nm | 0.01 Lux(0-29.99);0.1 Lux(30.0-999.9);1 Lux(1000-5300) |
分辨率的意义在于:暗室环境的本底白光往往只有几 Lux,如果仪表仅能显示到 1 Lux,就无法判断本底是 2 Lux 还是 9 Lux。0.01 Lux 的分辨能力让环境光的微小变化也能被发现,从而判断是暗室条件恶化了,还是灯具本身出了问题。
| 功能 | 作用 | 典型使用场合 |
|---|---|---|
| ZERO 自动清零 | 按一下把当前读数设为零,之后显示相对值 | 环境本底较高、需要突出「灯光贡献量」或对比清洁前后变化时 |
| HOLD 保持 | 冻结当前读数,便于腾出手记录 | 单人作业、探头位置不便长时间保持时 |
| INTG 累积 | 显示设定时间内累积的紫外线能量与平均强度 | 需要按剂量评价的场合,例如固化、照射工艺的累积能量核查 |
除上述功能外,仪表还提供峰值与平均强度显示、量程与单位自动切换、多语言界面,并通过主菜单与子菜单进入用户可选参数的设置。所有操作依靠面板上的四个压力传感按钮完成,戴手套也能操作。
XR-1000 读出台采用可更换传感器设计,随主机选配不同探头即可扩展测量波长,后续增加需求只需增配传感器:
| 传感器型号 | 测量对象 | 光谱/量程 | 典型用途 |
|---|---|---|---|
| XDS-1000 | UV-A + 可见光双波长 | UV-A 320-420 nm,0-100 mW/cm²;可见光 460-675 nm,0-5,300 Lux | 荧光渗透 / 磁粉探伤灯强度与环境白光核查(本套装标配) |
| XS-254 | UV-C 辐照度 | 230-280 nm | 杀菌紫外灯、UV-C 光源输出核查 |
| XS-300 | UV-B 辐照度 | 280-320 nm | UV-B 光源与光生物学实验测量 |
| XS-365 | UV-A 辐照度 | 320-420 nm | 单波长 UV-A 强度的精细核查 |
| XS-450 | 蓝光辐照度 | 420-480 nm | 胆红素波长、蓝光激发类检测 |
| XS-555/L | 亮度 | 0-1,000,000 cd/m²;0-90,000 cd/ft²;0-285,000 fL | 射线照相观片灯亮度测量(符合 ASTM E1742) |
这种「一台主机配多探头」的思路,对同时承担多个检测项目的实验室与第三方机构尤其省事:不必为每种波长单独购买整台仪表,也便于统一管理标定与记录。
把距离(例如规范指定的 38 cm 或 SOP 规定值)、角度、灯具档位与测量位置固定下来并写入作业指导书。条件不固定的数据无法横向比较。
关闭黑光灯,先读一次环境白光照度,确认暗室条件满足要求。如果本底本身就偏高,应先改善遮光,而不是调高灯具亮度去「压」背景。
新灯或刚校准的灯测量一次作为基准,同时记录当时的环境白光读数,作为后续判断衰减程度的参照。
按使用频次设定核查周期(例如每季度或每 500 小时),每次测量后记录 UV-A 与环境白光数值,形成趋势表。
按规范要求的辐照度下限乘以安全系数(例如取要求值的 1.2 倍)作为预警线,读数接近预警线即安排清洁镜片、更换灯具或送检。
把记录与验收文件一并归档。客户审核或第三方检查时,可追溯的核查记录比任何口述说明都有说服力。
| 型号 | 测量通道 | 主要特点 | 更适合的场景 |
|---|---|---|---|
| XRP-3000(本页产品) | UV-A + 白光 | XR-1000 主机可换接 UV-C / UV-B / 蓝光 / 亮度传感器;面向 FPI / MPI 灯强度核查 | 需要一台主机覆盖多种波长,或今后可能扩展测量项目 |
| XP-4000(AccuPRO Plus) | UV-A + 白光 + 蓝光 | 三合一传感器;符合 ASTM E2297 与 CEN/TR 16638;4 节 AAA 充电电池内置充电 | 需要同时记录蓝光输出,且不需要换探头扩展 |
| XP-2000(AccuPRO) | UV-A + 白光 | 两波长传感器,与 XP-4000 同平台 | 基础的黑光强度与环境白光核查 |
| Labino Apollo 3.0 | UV-A + 白光 | 无线蓝牙传感器,探头与主机分离,符合 ISO 3059,读取单元仅 194 g | 测点位置固定、需要把探头单独放置或远距离读取的场合 |
三款紫外照度计一句话判断:需要换探头扩展多种波长选 XRP-3000;要蓝光通道选 XP-4000;测点固定、想免去线缆选 Apollo 3.0。
| 套装型号 | XRP-3000(含 XR-1000 读出台、XDS-1000 双波长传感器、XCB-100 防水 USB 连线、XRB-100 橡胶保护套、XCC-100 手提箱) |
| UV-A 测量 | 0-100 mW/cm²(0-100,000 μW/cm²),光谱范围 320-420 nm |
| 可见光测量 | 0-5,300 Lux(0-500 fc),光谱范围 460-675 nm |
| 分辨率 | 白光 0.01 / 0.1 / 1 Lux 自动分档;UV-A 1 μW/cm² 与 0.01 mW/cm² 自动分档 |
| 整体精度 | 优于 ±5%(相对 NIST 标准) |
| 温度系数 | ±0.025%/°C(0-50°C) |
| 采样与刷新 | 采样率 7.5 Hz(单传感器)/ 15 Hz(双传感器);读数更新 2 Hz |
| 显示 | 2.8 in(7.1 cm)单色 LCD,128×64 像素,带背光;4 位自动量程 |
| 主机(XR-1000)尺寸 / 重量 | 7.75×4.25×1.25 in(19.7×10.8×3.2 cm)/ 0.8 lb(360 g) |
| 传感器(XDS-1000)尺寸 / 重量 | 4.75×2.0×7/8 in(12.1×5.1×2.2 cm)/ 0.22 lb(100 g) |
| 电源 | 两节不可充电 9V 碱性电池(随机标配),电池仓滑出式更换 |
| 连接方式 | 传感器可直连主机,或经 5 ft(1.5 m)防水 USB 连线连接 |
| 其他功能 | 自动清零(ZERO)、保持(HOLD)、累积能量与平均强度(INTG)、峰值显示、多语言界面(英 / 法 / 德 / 西) |
| 可选传感器 | XS-254、XS-300、XS-365、XS-450、XS-555/L(需单独订购) |
紫外照度计与紫外辐照计在行业内通常指同一类仪表(读瞬时辐照度,单位 μW/cm² 或 mW/cm²),只是叫法不同:探伤行业习惯说"黑光强度计/紫外照度计",固化与光化学行业常说"紫外辐照计"。它们与 UV 能量计(累计剂量计,单位 J/cm²)不是一回事:照度计回答"此刻灯有多强",能量计回答"这段时间内累计给了多少能量"。核查探伤灯是否达标用照度计,控制紫外固化或交联剂量用能量计。
常规做法是按 6-12 个月送检一次,具体周期取决于使用频次、客户要求与体系文件规定;仪表摔落、长期停用或读数异常时应提前送检。校准应由具备资质的实验室完成并出具证书(如 ISO/IEC 17025 认可实验室),证书上会给出溯源链与实测偏差,用于客户审核、第三方检查与内部质量文件时证明读数可信。本站 Labino Apollo 3.0 随机附 ISO/IEC 17025 认可实验室校准证书,Spectro-UV 系列可按周期协助安排送检。
因为荧光检测的判读效果由两个条件共同决定:被检表面上的 UV-A 辐照度要足够高,同时环境白光照度要足够低。黑光合格但环境白光过亮,荧光对比度依然不够,照样会漏检。XRP-3000 用一只双波长传感器同时给出这两个读数,一次摆位就能采集两个数据,避免分别用不同探头测量带来的不一致。
XR-1000 是一样的读出台,区别在配套传感器与所覆盖的规范。XRP-3000 配 XDS-1000 双波长传感器,量程相同;XRP-3000A 配 XDS-1000A 传感器,采用 0.5 英寸孔径,为满足 ASTM E3022 与 ASTM E2297 而设计。如果您的验收文件点名 ASTM E3022,请选 A 版本,下单前建议把验收条款发给我们核对。
XR-1000 读出台可换接多种传感器:XS-254 测 UV-C(230-280 nm)、XS-300 测 UV-B(280-320 nm)、XS-365 测 UV-A(320-420 nm)、XS-450 测蓝光波长(420-480 nm)、XS-555/L 测亮度。也就是说一台主机可以覆盖实验室、生命科学与常规 NDT 的多种测光需求,后续扩展只需增配传感器。
分辨率指屏幕能显示的变化量下限量。本机白光在 0-29.99 Lux 区间分辨率为 0.01 Lux、30.0-999.9 Lux 为 0.1 Lux、1000-5300 Lux 为 1 Lux;UV-A 在 0-9,999 μW/cm² 区间为 1 μW/cm²、10.00-99.99 mW/cm² 区间为 0.01 mW/cm²。量程与单位由仪表自动切换,不需要人工换算。
ZERO 是自动清零,用于扣除环境本底,按一下把当前读数设为零,之后显示的是相对值,适合环境光较强或需要突出变化量的场合;HOLD 用于冻结当前读数,方便腾出手记录;INTG 显示设定时间内累积的紫外线能量与平均强度,适合需要按剂量评价的场合。

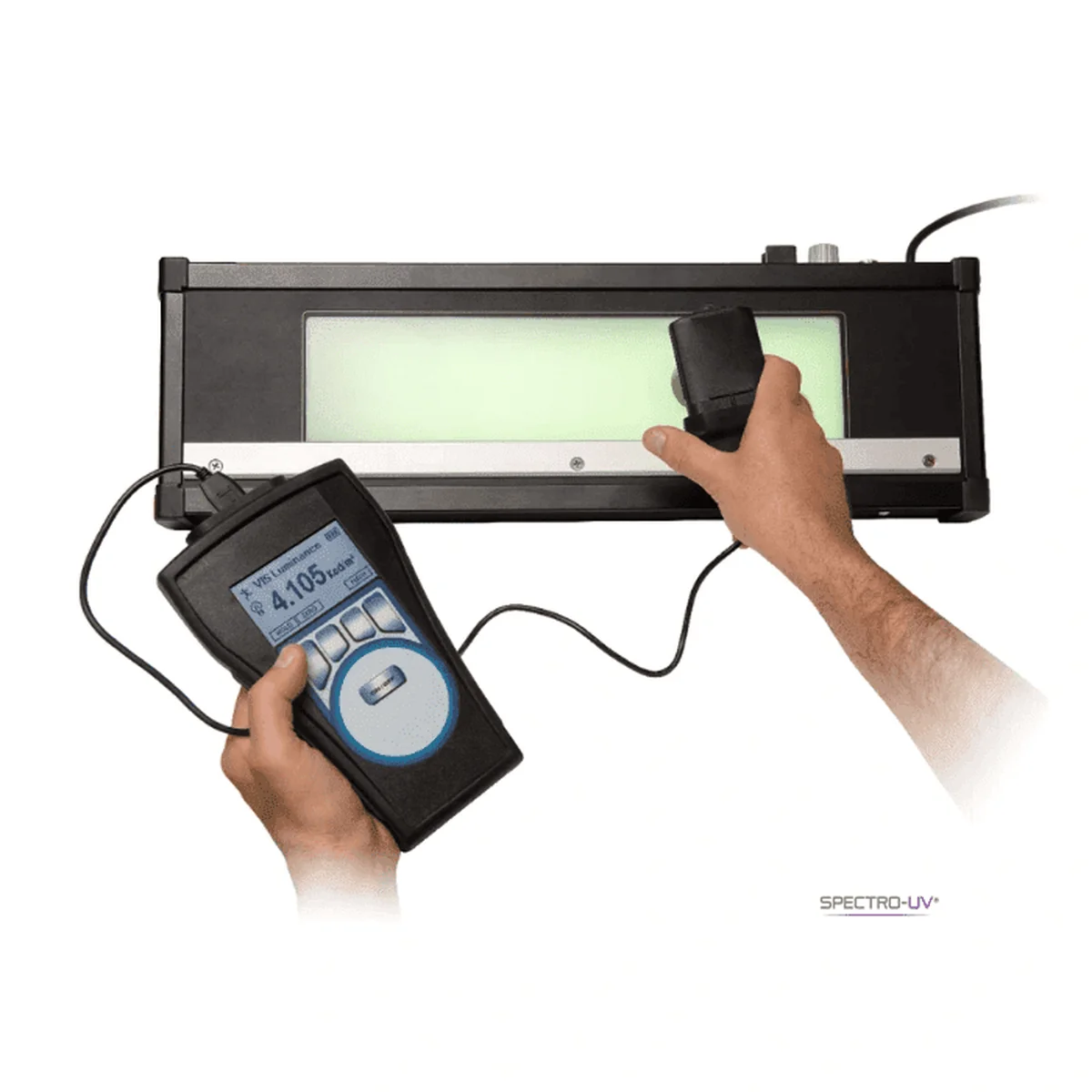

可以,但需要加配 XS-555/L 亮度传感器。该传感器符合 ASTM E1742,量程为 0-1,000,000 cd/m²、0-90,000 cd/ft²、0-285,000 fL,可与 XR-1000 主机配对使用,用于射线照相观片灯等可见光源的亮度测量。标准套装不含该传感器,需要单独订购。
本机使用两节 9V 碱性电池(随机标配),电池仓为滑出式面板设计,无需工具即可更换,外场带上备用电池即可继续作业。请注意它是不可充电的碱性电池方案,与可充电机型不同,长期使用时建议常备一组备用电池。

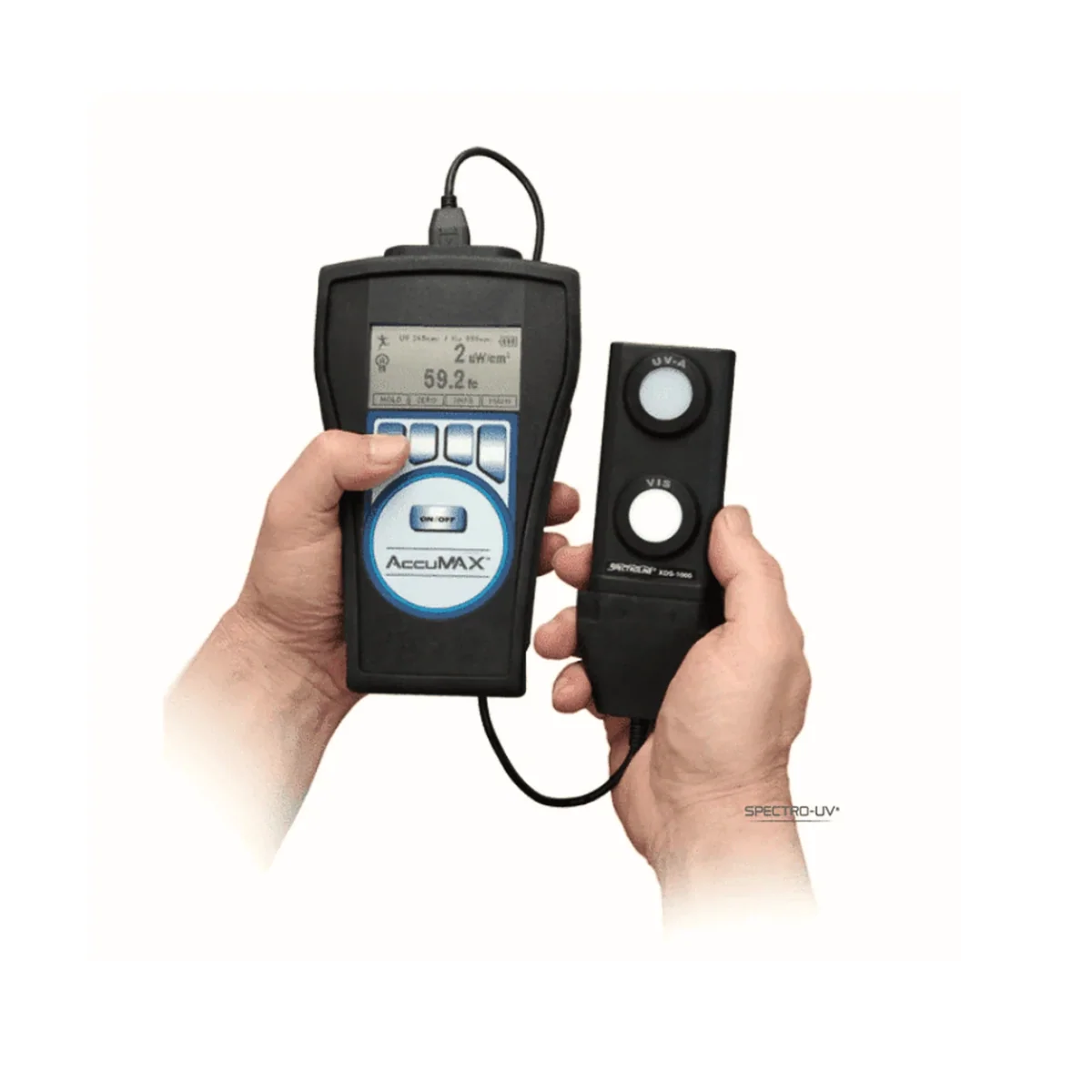

XRP-3000 套装包含:XR-1000 读出台、XDS-1000 双波长传感器、带适配器的防水 USB 连线(XCB-100)、主机橡胶保护套(XRB-100)、手提箱(XCC-100)。传感器可以直连主机,也可以通过 USB 连线连接,便于在狭小空间把探头单独放置。
指相对于 NIST(美国国家标准与技术研究院)溯源标准的整体不确定度优于 ±5%,同时温度系数为 ±0.025%/°C(0-50°C),车间温度波动对读数的影响可以忽略。这是主流探伤用测光仪表通行的精度水平,足以支撑灯强度合格与否的判定。
余弦响应决定传感器在不同入射角度下读数的偏差程度。响应好的传感器在斜角照射下读数依然接近正对时的数值,因此不必反复调整角度就能得到可比的结果,现场测量的重复性更好。这也是本机采用带通干涉滤光片加密封传感器外壳设计的原因之一。
本机的传感器采用密封外壳并配有自密封圈,USB 连接器为防水设计,可减少光线泄漏并适应潮湿现场。但仪表属于精密光学仪器,请避免浸泡、结露与长时间高湿存放;使用后建议擦拭干净并放回手提箱。
按需要测量的通道与扩展性来定。XP4000 是 UV-A、白光、蓝光三合一,适合需要同时记录蓝光输出、且不需要后续扩展的场景;XRP-3000 是 UV-A 加白光两通道,优势在于 XR-1000 主机可以换接 UV-C、UV-B、蓝光与亮度传感器,适合需要一台主机覆盖多种波长、或今后可能扩展的实验室与检测机构。
可以。建议把距离、角度、灯具档位固定下来,按周期测量并记录 UV-A 数值与环境白光数值,形成趋势表。当 UV-A 读数接近规范要求的下限值、或环境白光持续偏高时,就应安排清洁镜片、更换灯具或复核暗室条件,而不是等检出率出问题再追查。
测量紫外光源时请勿直视灯头,建议佩戴紫外防护眼镜;避免传感器镜面窗口被手指触摸,清洁时使用镜头纸;避免跌落、结露与强电磁干扰环境;长期不使用时建议取出电池,存放于干燥常温环境并定期送检复核。
