产品简介

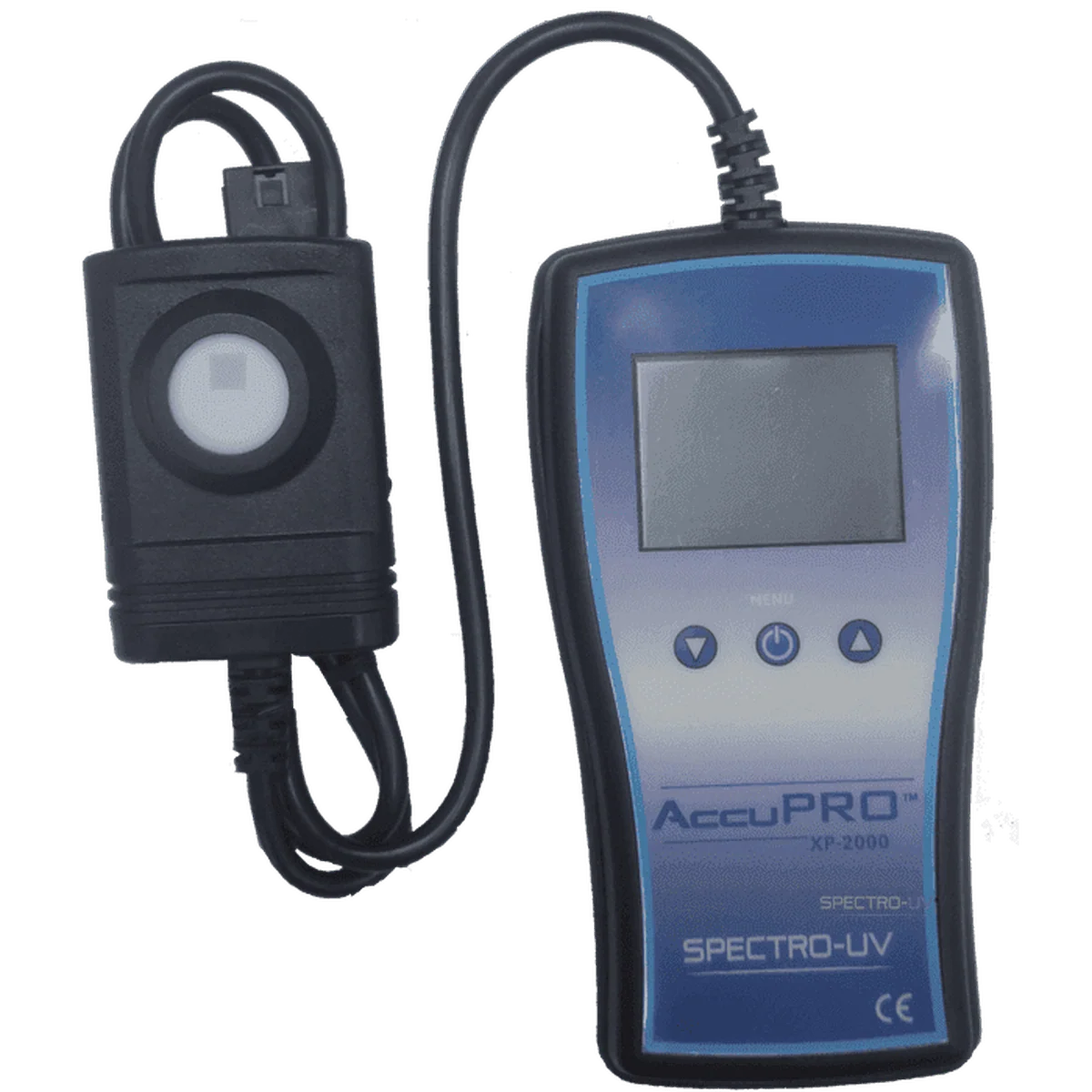

紫外照度计 XP4000(美国 Spectro-UV AccuPRO Plus)三合一传感器测 UV-A 辐照度 0-100mW/cm²、白光照度 0-5382Lux 与 450nm 蓝光,精度优于 5% 且 NIST 溯源,用于荧光渗透与磁粉探伤黑光灯强度核查、暗室白光核查与蓝光工艺记录,上海现货。
荧光渗透(PT)与荧光磁粉(MT)探伤的检出能力,一半取决于工艺,另一半取决于光源的实际状态。灯标称的强度是出厂值;灯泡会衰减、镜片会污染、电源会老化,用了一年之后实际照到工件上的辐照度可能已经明显下降。而肉眼是察觉不到这种变化的——灯看起来还是那么亮。
规范对此有明确要求:验收时需要证明被检表面上的 UV-A 辐照度不低于规定值,同时环境白光不得超过规定上限。这两个数据都要靠仪器测出来,不能凭观感判断。这就是紫外照度计(也称紫外辐照计、黑光强度计)在 NDT 现场的位置——它把「灯还行不行」这件事从感觉变成了数字。
作为一台三通道紫外照度计,XP4000 的价值还多一层:除 UV-A 与白光之外,它把 450nm 蓝光也纳入同一只传感器,一台仪表就能覆盖需要记录蓝光输出的工艺场景,不必为不同光源再配第二支表。
| 通道 | 测量对象 | 量程 | 光谱范围 | 典型用途 |
|---|---|---|---|---|
| UV-A | 紫外辐照度(黑光强度) | 0-100 mW/cm² | 320-400 nm | 核查荧光渗透 / 磁粉探伤灯的黑光强度是否达标 |
| 可见光 | 白光照度 | 0-5,382 Lux(0-500 fc) | 460-675 nm | 核查暗室环境白光是否低于规范上限,保证荧光对比度 |
| 蓝光 | 蓝光辐照度 | 0-100 mW/cm² | 410-475 nm | 蓝光激发类荧光检测工艺的蓝光输出核查与记录 |

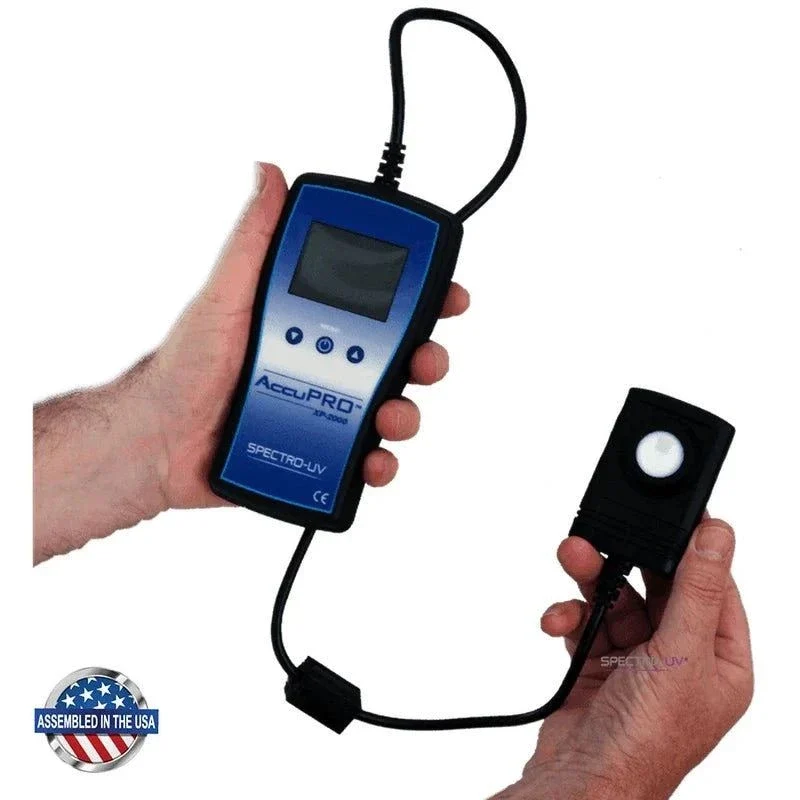

这台紫外照度计的三个通道共用同一只传感器,测量模式通过面板按键切换。这种设计的现实好处是三个读数对应的是同一个位置、同一个角度,避免了分别用不同探头测量时因摆位差异带来的不一致。
| 指标 | XP4000 规格 | 对现场意味着什么 |
|---|---|---|
| 整体精度 | 优于 ±5%(NIST 溯源) | 判定「合格 / 不合格」时,余量远大于仪表本身的不确定度 |
| 温度系数 | +0.025%/°C(0-50°C) | 车间温度波动带来的读数漂移很小,可忽略 |
| 线性度 | ±0.2%(传感器上电时把线性修正数据传给主机) | 不同强度档位之间的读数保持可比,便于做趋势记录 |
| 滤光与响应 | 带通干涉滤光片;优秀余弦响应;Class 100 洁净台组装光学堆栈 | 角度变化不会让读数大幅失真,个体差异小,重复性更好 |
| 显示与刷新 | 4 位自动量程 LCD,128×64,2.25 in 带背光,刷新 2 Hz | 暗室里也能读数,量程自动切换不用人工换算单位 |
仪器为精密光学仪表,请避免跌落、结露与强电磁干扰环境;传感器镜面窗口勿用手指触摸,清洁时使用镜头纸。长期使用后建议按周期送检复核。
把距离(例如规范指定的 38 cm 或贵司 SOP 规定值)、角度、灯具档位与测量位置固定下来,写成作业指导书。条件不固定的数据无法横向比较。
新灯或刚校准的灯测一次作为基准,同时记录当时的环境白光读数。基准值是后续判断衰减程度的参照。
建议按使用频次设定核查周期(例如每季度或每 500 小时),每次测量后记录 UV-A 数值与环境白光数值,形成趋势表。
按规范要求的辐照度下限乘以安全系数(例如取要求值的 1.2 倍)作为预警线,读数接近预警线即安排更换或送检。
环境白光超标会直接降低荧光对比度,即使黑光强度合格也可能漏检。核查黑光的同时一并记录白光读数。
把记录与验收文件一并归档。客户审核或第三方检查时,可追溯的核查记录比任何口述说明都有说服力。
| 型号 | 测量通道 | 主要特点 | 更适合的场景 |
|---|---|---|---|
| XP-4000(本页产品) | UV-A + 白光 + 蓝光 | 三合一传感器;符合 ASTM E2297 与 CEN/TR 16638;4 节 AAA 充电电池内置充电 | 需要同时记录蓝光输出,或希望一台仪表覆盖三种测光需求 |
| XP-2000(AccuPRO) | UV-A + 白光 | 两波长传感器,与 XP-4000 同一平台 | 只核查紫外强度与环境白光,不需要蓝光通道 |
| XRP-3000(AccuMAX) | UV-A + 白光 | 面向 FPI / MPI 探伤,符合 ASTM E3022 与 E2297;可换接多种传感器(UV-C、UV-B、蓝光、亮度) | 验收文件明确要求 ASTM E3022,或后续需要扩展测量波长 |
| Labino Apollo 3.0 | UV-A + 白光 | 无线蓝牙传感器,探头与主机分离,符合 ISO 3059 | 测点分散、需要把探头单独放置在固定位置的场合 |
一句话判断:要蓝光通道选 XP-4000;只看紫外与白光,按验收标准在 XP-2000 与 XRP-3000 之间选;测点位置固定或需要无线布点,考虑 Apollo 3.0。
关于各型号与 ASTM E3022、ASTM E2297、ISO 3059 等标准的适用关系,建议在下单前把贵司的验收条款发给我们,由我们逐条核对后再确认型号,避免买回来才发现标准不对口。
| 产品型号 | XP-4000(AccuPRO™ Plus);插头规格:XP-4000 / F / FA / FB |
| UV-A 辐照度 | 0-100 mW/cm²(365 nm) |
| 白光照度 | 0-5,382 Lux / 0-500 fc(555 nm) |
| 蓝光辐照度 | 0-100 mW/cm²(450 nm) |
| 光谱范围 | UV-A 320-400 nm;可见光 460-675 nm;蓝光 410-475 nm |
| 整体精度 | 优于 ±5%(相对 NIST 标准) |
| 线性度 | ±0.2%(传感器上电时向主机传输线性修正数据) |
| 温度系数 | +0.025%/°C(0-50°C) |
| 符合标准 | ASTM E2297、CEN/TR 16638 |
| 显示屏 | 4 位自动量程 LCD,128×64 点阵,2.25 in(5.7 cm)对角,带背光;读数刷新 2 Hz |
| 主机尺寸 / 重量 | 6.0×3.0×1.0 in(15.2×7.6×2.5 cm)/ 8 oz(227 g) |
| 传感器尺寸 / 重量 | 3.0×2.0×0.5 in(7.6×5.1×1.3 cm)/ 5.6 oz(159 g) |
| 传感器线缆 | 3 ft(0.9 m) |
| 电源 | 4 节 AAA 镍氢可充电电池(随机标配),内置充电;充满约 8 小时,连续使用约 6 小时 |
| 充电器规格 | 随机 AC 充电器(按插头规格提供美规 / 欧规 / 澳中 / 英规版本) |
| 其他功能 | 一键 PEAK 与复位;用户自定义省电与自动关机;多语言界面(英 / 法 / 德 / 中 / 西);橡胶保护套 |
| 随机配置 | 主机、3-in-1 传感器、AC 充电器、带保护垫手提箱 |
| 使用环境 | 室内使用;海拔 ≤2,000 m;温度 5-40°C;相对湿度 ≤80%(31°C 以下),40°C 时降至 50% |
紫外照度计与紫外辐照计在行业内通常指同一类仪表(读瞬时辐照度,单位 μW/cm² 或 mW/cm²),只是叫法不同:探伤行业习惯说"黑光强度计/紫外照度计",固化与光化学行业常说"紫外辐照计"。它们与 UV 能量计(累计剂量计,单位 J/cm²)不是一回事:照度计回答"此刻灯有多强",能量计回答"这段时间内累计给了多少能量"。核查探伤灯是否达标用照度计,控制紫外固化或交联剂量用能量计。
常规做法是按 6-12 个月送检一次,具体周期取决于使用频次、客户要求与体系文件规定;仪表摔落、长期停用或读数异常时应提前送检。校准应由具备资质的实验室完成并出具证书(如 ISO/IEC 17025 认可实验室),证书上会给出溯源链与实测偏差,用于客户审核、第三方检查与内部质量文件时证明读数可信。本站 Labino Apollo 3.0 随机附 ISO/IEC 17025 认可实验室校准证书,Spectro-UV 系列可按周期协助安排送检。
三者都是紫外/白光测光仪表,差别在测量波长与合规范围。XP-2000(AccuPRO)是紫外+白光两波长;XP-4000(AccuPRO Plus)在两波长之外增加 450nm 蓝光,传感器为三合一;XRP-3000(AccuMAX)同样是紫外+白光两波长,但面向荧光渗透(FPI)与磁粉(MPI)探伤的灯强度核查,可换接多种传感器。简单判断:只需要查紫外与白光选 XP-2000 或 XRP-3000,需要同时记录蓝光输出选 XP-4000。
指同一只传感器内部集成了 UV-A(365nm)、可见光(555nm)与蓝光(450nm)三条测量通道,不需要为每种光换用不同探头。三个量程分别是 UV-A 0-100 mW/cm²、白光 0-5,382 Lux(0-500 fc)、蓝光 0-100 mW/cm²,切换测量模式即可读数。
1 mW/cm² = 1000 μW/cm²。设备在低照度时会自动切到较小量程显示,例如在 0-9,999 μW/cm² 区间直接用 μW/cm² 读数,超过后自动换算为 mW/cm²,读数不需要人工换算。
指相对 NIST 溯源标准的整体不确定度优于 ±5%,这是主流紫外线灯强度核查仪表通行的精度水平。多数荧光渗透与磁粉探伤的作业规范对灯强度的判据本身留有较大余量,±5% 足以支撑合格与否的判定。若用于校准实验室或需要更高等级的报告,请提前告知,我们可协助确认适配方。
XP-4000 标称符合 ASTM E2297 与 CEN/TR 16638,采用 NIST 溯源标定。请留意:ASTM E3022 是荧光渗透/磁粉探伤用 UV-A 灯及其测光仪的专用规范,如果您的验收文件明确要求符合 E3022,应选用对应的合规版本型号,下单前请与我们核对具体条款。
部分荧光检测工艺使用蓝光(约 450nm)配合黄色滤光眼镜进行激发与观察,此类工艺需要核查蓝光辐照度是否达到要求;在需要记录光源蓝光输出的场合,也需要独立的蓝光通道。若您的工艺只涉及 UV-A 与白光,蓝光通道属于冗余配置,此时 XP-2000 或 XRP-3000 已足够。
XP-4000 使用 4 节 AAA 镍氢(NiMH)可充电电池,随机标配,具备内置充电功能,使用随机 AC 充电器充满约需 8 小时,可提供约 6 小时的连续扫描使用。建议每次作业前确认电量,长时间外场任务建议带好充电器。

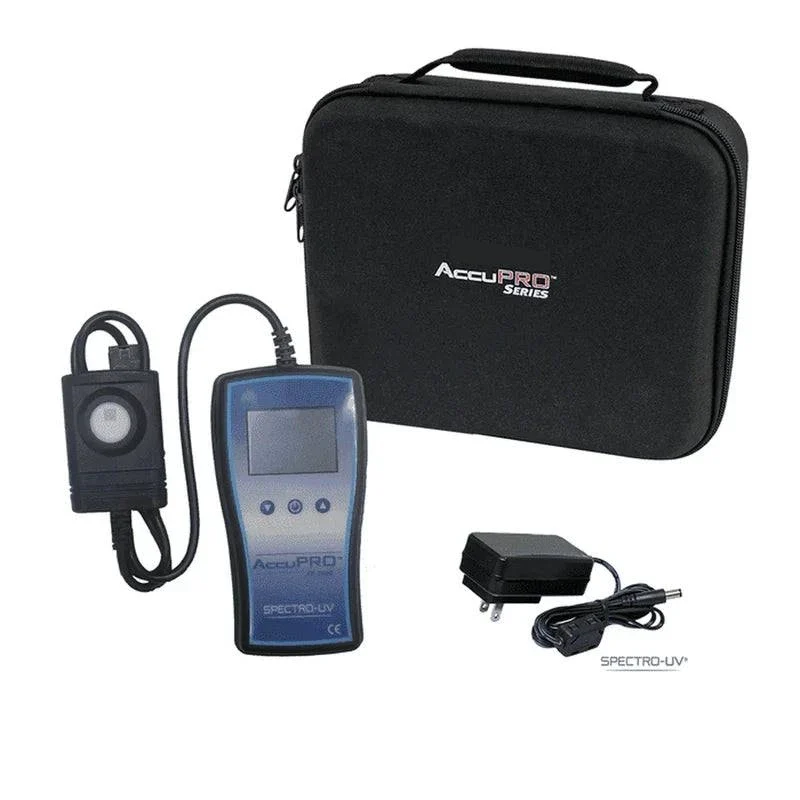

标准配置包含:AccuPRO Plus 主机(读出台)、3-in-1 多功能传感器、AC 充电器、带保护垫的手提箱。传感器与主机之间通过 0.9 m 线缆连接;如需更长的连接方式请提前告知。
按插头规格分为 XP-4000(美规 Type A/B)、XP-4000/F(欧规 Type C/F)、XP-4000/FA(澳规/中国 Type I,220-240V)、XP-4000/FB(英规 Type G)。发往中国内地通常选 XP-4000/FA,下单时请确认。
是 4 位自动量程显示,屏幕为 128×64 点阵 LCD,对角 2.25 in,带背光,读数刷新率 2 Hz。它会根据当前测量值自动切换量程与显示单位,读数界面同时给出单位标识,正常使用不会因量程混淆导致误读。
可以,这也是它典型的用法。建议建立周期核查制度:固定距离(例如 38 cm 或规范指定的距离)、固定角度测量并记录数值,形成趋势曲线。当读数接近规范要求的下限值时,说明灯具已进入寿命末期,应安排更换或送检,而不是等到完全不亮再处理。
余弦响应决定传感器在不同入射角度下的读数一致性,响应好意味着不必把传感器正对光源才能得到可靠读数;带通干涉滤光片负责隔离目标波段,减少无关波长(例如可见光)串扰。两者共同决定读数在不同现场条件下是否可复现。XP-4000 采用带通干涉滤光片,并在 Class 100 洁净工作台组装光学堆栈,以减小个体差异。
XP-4000 的标准传感器是 UV-A(320-400nm)/可见光/蓝光三合一。如需要测量 UV-C(254nm)、UV-B 等其他波段,请与我们说明具体波长与量程,我们会推荐可更换传感器的对应型号与探头。
按厂家说明适用于室内环境:海拔不超过 2,000 m,环境温度 5-40°C,温度不超过 31°C 时相对湿度上限 80%(40°C 时降至 50%);供电电压波动不超过额定值 ±10%。现场使用时请避免强电磁干扰源与结露环境。
