产品简介
美国蒙那多Nova-Strobe DBL(DBL)豪华型LED频闪仪:30-500000FPM、精度0.004%,12颗LED阵列,转速表模式5-500000RPM,带内部相位移动与5组预设记忆;TTL输入输出支持多台频闪菊花链,NiMH电池续航8-10小时,NIST可溯源校准证书标配。

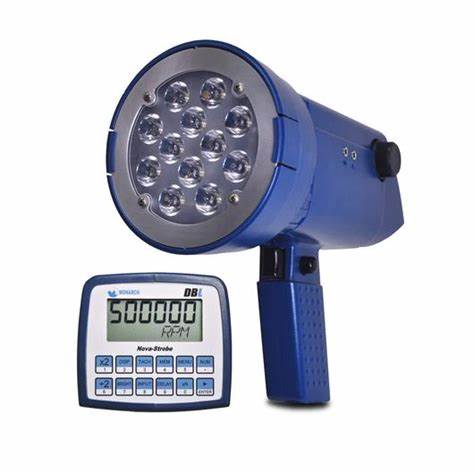

美国蒙那多 DBL 频闪仪(Nova-Strobe DBL)是 Monarch Instrument Nova-Strobe LED 系列中的豪华型(Deluxe)。它的光源由 12 颗 LED 组成,闪频范围 30~500,000 FPM(0.5~8333.33 Hz),闪频精度为设定值的 0.004%;12 键键盘配合每转 36 档的数字旋转开关,输入闪频极快。机身采用垂直手柄加反光罩的经典造型,LCD 带背光,转速可按 FPM 或 Hz 显示。

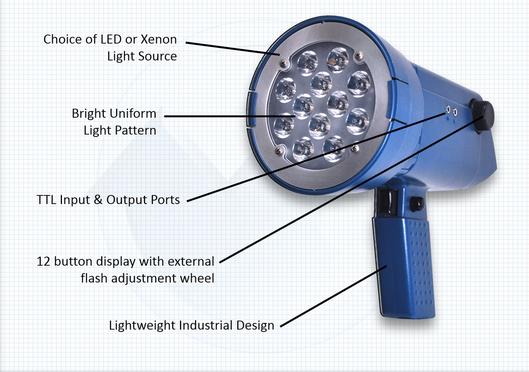

比基础型 BBL 多出来的是三样东西:内部相位移动(把静止画面转到需要观察的角度)、5 组可记忆闪频(常用转速一键调出)、NIST 可溯源校准证书;同时开放转速表模式(5~500,000 RPM,±0.001%),可使用厂家选配的远程传感器或 TTL 脉冲输入。机身上各自独立的输入与输出插孔,既能为远程传感器供电,也支持多台频闪灯菊花链同步照明。
频闪仪的价值在于不停机:设备照常运转,你照常观察。官方的典型用途几乎覆盖了旋转设备的全部日常点检对象;DBL 的菊花链能力则让大面积观察变得更从容。
叶片运转检查、找不平衡、确认对中问题;扇叶停住后每一片的形貌、污垢与裂纹一目了然。
磨损、跳齿、链条抖动与打滑的目视检查——许多故障在停机时反而不易复现。
跑偏、打滑、速度匹配检查;宽幅设备可用多台菊花链同步照明覆盖整个幅面。
版辊、印规、套色标记在运转中停住检查重影与套印偏差,是印刷车间频率更高的频闪应用。
锭子、导辊、经轴等高速运转件的动态检查,配合车间日常巡检节奏使用。
把高速过程「放慢」逐工位排查卡滞、漏装与错位,是自动化产线排障的常规手段。
借助内部相位移动把参考标记与不平衡量角度关系摆进画面,配合测振与平衡仪器定位配重角度。
通过输入输出插孔菊花链连接多台频闪灯同步闪光,覆盖大面积或不规则部位。
Nova-Strobe LED 系列共三档,差异集中在相位能力、记忆组数、证书与供电形态。下表依据官方 DBL/PBL 说明书与 Brochure 整理。
| 功能/规格 | BBL 基础型 | DBL 豪华型 | PBL 移相器 |
|---|---|---|---|
| 闪频范围 | 30~500,000 FPM(0.5~8333.33 Hz) | ||
| 外部模式闪频范围 | 0~500,000 FPM(0.5~8333.33 Hz) | ||
| 闪频精度 | 0.01% | 设定值 0.004% 或 ±1 位 | 设定值 0.004% 或 ±1 位 |
| 光源 | 12 颗 LED 阵列 | ||
| 光输出 | 平均 3000 流明 @6000 FPM、12 英寸(照度口径 4200 lux/上限 27,000 lux) | ||
| 闪光持续时间 | 0.5~3000 µs 或 0.2°~14°,随闪频自动调整 | ||
| 色温 | 约 6200 K | ||
| 外部触发输入/输出 | 无 | TTL 上限 24V 峰值输入;提供 3.3V TTL 输出 | 同 DBL |
| 转速表模式 | 无 | 5~500,000 RPM(需选配远程传感器或 TTL 输入) | 同 DBL |
| 可编程记忆 | 无 | 5 组 | 5 组 |
| 内部相位移动 | 无 | 有 | 有 |
| 相位延迟(角度) | 无 | 无 | 0.1~359.9° |
| 时间延迟 | 无 | 无 | 0.01~1000 ms |
| 虚拟慢动作(VRPM) | 无 | 无 | 0~200 VRPM |
| 电源连续运行 | 无 | 无(运行时不充电) | 有(可用电源/充电器连续运行) |
| 续航/充电 | 8~10 小时(1800 FPM)/充电约 4~5 小时 | ||
| 重量/尺寸 | 860g/主体 229×93×90mm、反光罩直径 122mm、手柄 108mm | ||
| NIST 校准证书 | 无 | 标配 | 标配 |
蒙那多的便携频闪仪有两条产品线:较早的 Nova-Strobe(BBL/DBL/PBL,NiMH 电池)与较新的 Nova-Pro(NP100/NP300/NP500,锂电池)。两者都可靠,但代际差异明显。
| 对比项 | Nova-Strobe DBL | Nova-Pro NP100 | Nova-Pro NP300 / NP500 |
|---|---|---|---|
| 闪频范围 | 30~500,000 FPM | 30~999,999 FPM | 30~999,999 FPM |
| 闪频精度 | 0.004% | 0.001% | 0.001% |
| 显示 | 6 位数字 + 5 位字母数字 LCD(带背光) | 反射式 LCD(无背光) | 蓝底白字背光触摸屏 |
| 电池 | NiMH,8~10 小时(运行时不充电) | 锂电,约 9.5 小时 | 锂电,约 9.5 小时 |
| 重量 | 860 g | 635 g | 635 g |
| 防护等级 | 未标注(室内使用) | IP54 | IP54 |
| 激光测速 | 无(可用外部传感器/TTL 测速) | 选配 6281-020 | 标配(NP500 含远程对接站) |
| 输入输出插孔 | 有(支持菊花链) | 无 | 有 |
| 预设记忆 | 5 组 | 无 | 10 组 |
| 内部相位移动 | 有 | 无 | NP500 有 |
| 虚拟慢动作 | 无 | 无 | NP500 有 |
| NIST 证书 | 标配 | 选配 -CAL | 标配 |
结论按各有所长:追求更快上限、更高精度、更轻、防护更好、带激光与背光触摸屏 → 选 Nova-Pro NP300/NP500;需要菊花链同步多台灯、偏好经典垂直手柄造型、或现场已有 Nova-Strobe 生态 → 选 Nova-Strobe DBL。官方也建议关注新版技术的用户看看 Nova-Pro 300。我们可以按你的设备、观察面积与同步需求给出具体建议。
以下参数取自 Monarch 官方 DBL/PBL 说明书与官方产品资料;口径差异在表后用说明框标出。
| 参数 | Nova-Strobe DBL(豪华型) |
|---|---|
| 闪频范围(内部模式) | 30~500,000 FPM(0.5~8333.33 Hz) |
| 闪频范围(外部模式) | 0~500,000 FPM(0.5~8333.33 Hz) |
| 闪频精度 | 设定值的 0.004% 或 ±1 位 |
| 闪频分辨率 | 0.01~1 FPM(菜单可选);9,999.99 FPM 以上 0.1 FPM;99,999.9 以上 1 FPM |
| 显示刷新率 | 瞬时(内部模式);约 0.5 秒(外部模式) |

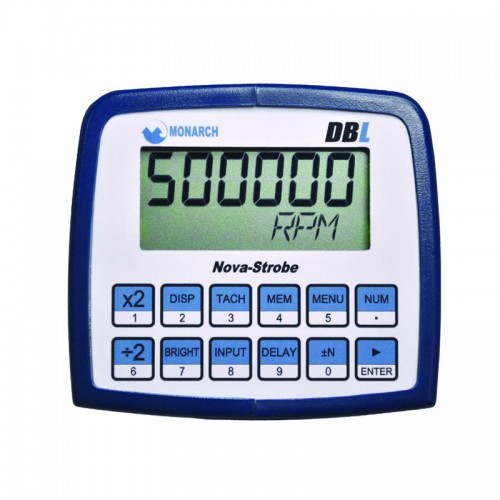

| 显示 | 6 位数字(0.506 英寸/12.85 mm)+ 5 位字母数字(0.282 英寸/7.17 mm)LCD,带背光 |
| 指示灯 | 电量、On-Target、ALT、TACH、EXT 图标 |
| 光源 | 12 颗 LED 阵列 |
| 光输出 | 平均 3000 流明 @6000 FPM、距透镜 12 英寸(官方手册口径) |
| 照度参考 | 4200 lux @6000 FPM、12 英寸、2° 占空比;上限 27,000 lux(官方产品资料口径) |
| 闪光持续时间 | 可调 0.5~3000 µs 或 0.2°~14°(随闪频自动调整) |
| 色温 | 约 6200 K |
| 时基 | 超稳定晶体振荡器 |
| 内部相位移动 | 有 |
| 相位延迟/时间延迟/虚拟慢动作 | 无(PBL 独有) |
| 转速表模式 | 5~500,000 RPM;精度 ±0.001% 读数或 ±1 位;需选配远程传感器或 TTL 脉冲输入 |
| 外部输入 | TTL 兼容(上限 24V 峰值),下限 500 纳秒脉冲宽度,上升沿/下降沿触发(菜单可选) |
| 输出脉冲 | 5V 脉冲,正/负可选,每闪一次输出一个脉冲 |
| 输入/输出接口 | 独立 TTL 插孔(1/8 英寸),可为远程传感器供电并支持多台菊花链 |
| 记忆功能 | 断电前上次设定自动恢复;5 组用户可设闪频 |
| 旋钮 | 数字旋转开关,每转 36 档,速度敏感 |
| 转速显示单位 | FPM 或 Hz(可切换) |
| 亮度控制 | 可调 |

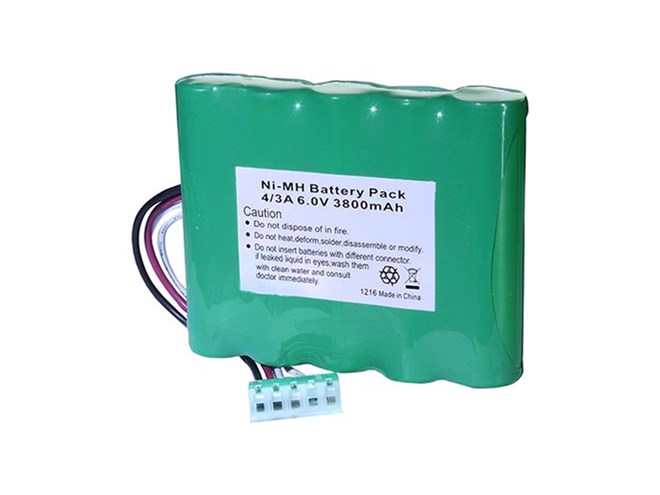

| 电池 | 内置 NiMH 可充电池,配 115/230Vac 50/60Hz 充电器 |
| 续航/充电 | 8~10 小时(1800 FPM)/充电约 4~5 小时 |
| 重量 | 1.9 lbs(860 g) |
| 尺寸 | 主体 229×93×90 mm;反光罩直径 122 mm;手柄长 108 mm |
| 安全与合规 | IEC61010-1 室内使用;工作温度 0~40℃;相对上限湿度 80%;CE、RoHS |
| 订货号 | 6231-010(含 NIST 校准证书) |
Nova-Strobe DBL 频闪仪主机 + PSC-2U 通用 115/230Vac 充电器(含美国、英国、澳洲、欧洲可换插头)+ 操作手册 + 产品注册卡 + NIST 校准证书。可选配塑料锁扣手提箱版本。
DBL 的转速表模式依赖外部信号。可选用蒙那多原厂远程光学或磁性传感器接到输入插孔,实现 5~500,000 RPM 的高精度测速;也可由其他设备提供 TTL 脉冲(上限 24V 峰值、下限 500 纳秒脉宽)。具体传感器选型可向我们咨询。
多台同步照明时,需要把上一台的输出插孔(1/8 英寸 TTL)连到下一台的输入插孔。连接线缆与接头可按台数配置;如需搭建多点同步照明方案,我们可以按现场幅面与灯位给出配置清单。
DBL 出厂标配 NIST 可溯源校准证书;后续年度可按官方 CAL 服务复校,满足出口审核、实验室认可与供应商审计的可追溯要求。需要证书样张或复校流程说明可向我们索取。
以「测风机转速」为例;纯频闪估速见第 3、4 步,外接传感器见第 2 步备注。
确认旋转部位裸露可照、无高压与高温风险;把灯头对准轴端、键槽、联轴器或贴反光标记的位置。
从铭牌、变频器显示或工艺参数取参考值,作为后续逼近与验证的锚点,也可存进记忆位备用。若需人机分离或轴端不便观察,改用输入插孔接外部传感器测速。
先调到明显低于估计值的闪频,再逐步上调,直到画面初次静止——记录该读数(可按 FPM 或 Hz 读取)。
初次静止的读数可能与真实转速呈整数倍关系:除以或乘以整数后与铭牌值比对;必要时在更低与更高频率下各观察一遍确认规律。
画面停住但角度不理想时,启用内部相位移动,让静止画面整体平移,把目标部位摆到画面中;随后微调至稳定清晰再读数。
把频率、时间、设备位号记入点检表,并把该频率存进 5 组记忆位之一,下次巡检一键调出。
| 现象 | 可能原因 | 处理 |
|---|---|---|
| 怎么调画面都不停 | 估计转速偏差过大,或超出闪频范围 | 先用铭牌/变频器确定大致转速,再从低频逼近;确认未超出 30~500,000 FPM |
| 画面静止但读数可疑 | 倍频歧义(整数倍/分数倍也静止) | 按整数倍换算后与参考值比对;在更低与更高频率下重复观察 |
| 画面停了但看不到想看的角度 | 触发参考点与目标角度不一致 | 启用内部相位移动,让静止画面整体平移到目标部位 |
| 外部测速读数跳变 | 传感器反光/遮光条件差、脉冲边沿设置不当 | 清洁反光片、调整传感器距离与角度;确认上升沿/下降沿设置正确 |
| 多台灯不同步 | 菊花链接线顺序错误或未使用输出脉冲 | 确认由上一台输出插孔接入下一台输入插孔;逐台核对插孔标识 |
| 图像模糊、拖影 | 闪光持续时间过长或目标转速过高 | 缩短闪光时间;或降低视觉频率观察;凑近观察 |
| 亮度明显不够 | 闪频过高(照度随频率下降)、距离过远、电量不足 | 凑近至 30cm 内;调高亮度;检查/更换电池并充电 |
| 一边充电一边用,电量反而下降 | DBL 在频闪运行时不对电池充电 | 这是官方设计:充电需在待机状态下进行;需长时间连续作业请考虑 PBL 或 Nova-Pro AC 版本 |
Nova-Strobe 系列共三档:BBL 是基础型(Basic),只做停动检查与简单测速;DBL 是豪华型(Deluxe),在 BBL 基础上增加内部相位移动、5 组可记忆闪频、NIST 校准证书,以及使用选配远程传感器或 TTL 脉冲输入输出的转速表模式;PBL 是移相器(Phaser),在 DBL 基础上再增加外部相位延迟(0.1~359.9°)、时间延迟(0.01~1000 ms)与虚拟慢动作(0~200 VRPM),并可在 115/230Vac 电源下连续运行。选购经验:不需要相位功能选 BBL,需要内部相位移动与证书选 DBL,需要外部相位延迟、时间延迟与虚拟慢动作选 PBL。
不是。DBL 具备「内部相位移动」,能让静止画面相对触发参考点整体平移,把你想看的部位转到画面里;但它不能以角度数值精确设定偏移量。PBL 才有「相位延迟(Phase Delay)」这一项,可把偏移量按 0.1~359.9° 精确设定,并额外提供以毫秒为单位的时间延迟(0.01~1000 ms)与虚拟慢动作(0~200 VRPM)。要说明的是:站内原页与部分渠道的对比表把「相位延迟 0.1~359.9°」「时间延迟 0.01~1000 ms」「虚拟 RPM 0~200 VRPM」也写在 DBL 名下,与官方手册以 DBL/PBL 分列的口径不一致——本页以官方手册为准,下单前如这几项是决定因素,请与供应商书面确认。
两者是蒙那多不同代的产品线。Nova-Strobe DBL 使用 12 颗 LED 与 NiMH 电池,闪频上限 500,000 FPM、精度 0.004%、8~10 小时续航、860g;Nova-Pro 系列(NP100/300/500)改用锂电池,闪频上限提升到 999,999 FPM、精度提升到 0.001%、重量降至 635g、防护达 IP54,并新增高对比背光触摸屏、10 组预设、TTL 输入输出(NP300/500)与相位工具箱(NP500)。官方在 DBL 产品页也直接建议「想看新版的便携频闪仪技术,请看 Nova-Pro 300」。DBL 的独特之处在于:垂直手柄加反光罩的经典造型、FPM/Hz 双显示、数字旋转开关,以及独立的输入/输出插孔所支持的菊花链同步照明。
DBL 机身上有各自独立的输入与输出 TTL 插孔(1/8 英寸)。输出插孔每闪一次输出一个脉冲,输入插孔则接受外部触发。把上一台的输出接到下一台的输入,多台 DBL 就能严格同步、一起闪光——这就是菊花链。它的实际价值是覆盖更大面积或补偿单一机位的照射死角(例如宽幅网带、大型滚筒、长轴多点位),用多台灯同步照明而不需要额外的同步控制器;同时输入插孔还能为远程传感器供电。
不一定,这是频闪仪常见的误区。闪光频率等于真实转速的整数倍(2 倍、3 倍…)或整数分之一(1/2、1/3…)时图像都会静止。规避方法:一是从低频往高频慢慢逼近,记录初次静止的频率再确认后续倍频点;二是用铭牌转速、变频器显示值或激光转速表读数交叉验证;三是在更低与更高(如 F/2 与 2F)下各看一遍确认规律。画面上有多个相同特征(多叶风扇、多瓣联轴器)时还会引入额外歧义,建议只保留一个参考标记。
能,转速表模式量程 5~500,000 RPM、精度 ±0.001% 读数。DBL 的转速测量依赖外部信号源:可以用厂家选配的远程光学或磁性传感器接到输入插孔,也可以用其它设备提供 TTL 脉冲输入(TTL 兼容、上限 24V 峰值、下限 500 纳秒脉宽、上升沿或下降沿可选)。它不是内置激光测速的机型——需要「开箱即测」的激光测速,请看标配激光模块的 Nova-Pro NP300/NP500。
DBL 可保存 5 组用户设定的闪频值,把车间里常观察的几个转速存进去,下次巡检直接调出即可,省去现场重新输入与逼近调频的时间。此外还有一个贴心设计:关机前上次使用的设定会被自动记忆,下次开机自动恢复,不必从头再设。相比 Nova-Pro NP300/500 的 10 组预设,DBL 是 5 组,但基本够覆盖常规机台。
这是两套不同的口径。官方 DBL 说明书标注「平均值 3000 流明 @6000 FPM、距透镜 12 英寸」,单位是光通量(流明);官方产品资料与渠道对比表标注「4200 lux @6000 FPM、12 英寸、2° 占空比,光输出上限 27,000 lux」,单位是照度(勒克斯)。两者量纲不同、不能直接换算,也不宜与 Nova-Pro 系列的 3400/5500 lux 直接比大小——测试条件与表达方式都不一样。实用建议:亮度是否够用要看现场实测,把灯凑近被测面、避开强环境光是有效的两个动作。
DBL 内置 NiMH 可充电池,官方续航为 8~10 小时(1800 FPM 工况),充电约 4~5 小时,配 115/230Vac 50/60Hz 充电器。注意 DBL 在频闪运行时不充电——官方手册明确电池不会在整机开机运行的同时充电,这与部分可以在电源下连续运行的机型不同。需要长时间连续作业的场合,可考虑 PBL(支持电源连续运行)或 Nova-Pro 系列的 AC 版本。
500,000 FPM 折合约 8,333 转/秒,已经覆盖绝大多数工业旋转设备(风机、马达、辊筒、齿轮、锭子等通常在几千到几万 FPM 区间)。999,999 FPM 的余量主要面向百万转/分级别的高速主轴、微型电机与涡轮,以及需要更高精度基准的场合(Nova-Pro 精度 0.001% 对 DBL 的 0.004%)。选型上:常规工业点检 500,000 FPM 完全够用;若被测转速很高或需要更高精度,选 Nova-Pro 系列。
适合,且是官方列出的典型用途。印刷方面可用于版辊、印规、套色标记的运转停动检查;纺织方面适用于锭子、导辊、经轴等高速运转件的动态检查。另外 DBL 的菊花链能力在宽幅印刷与织造设备上很实用——把多台频闪灯同步布置在幅面不同位置,一次观察整幅的运转状态。要说明一个分工:如果你的核心需求是让激光自动锁定运动中的印刷图案(图案周期与转速并非简单整数关系),站内 LUYOR-906L 的激光自动跟踪功能更对口。
DBL 属于 Nova-Strobe LED 产品线,是 Nova-Pro 系列之前的成熟平台;官方在 DBL 页面也建议追求新版技术的用户看 Nova-Pro 300。是否值得买取决于需求:如果你的现场已经使用 Nova-Strobe 系列、需要与既有配件或作业习惯兼容,或者看重菊花链同步照明与 FPM/Hz 双显示这类经典特性,DBL 依然是可靠的选择;如果追求更轻、更亮、防护更好、精度更高、带激光与相位工具箱,则应看 Nova-Pro NP300/NP500。我们可以按你的实际需求给出两代产品的对比建议。
DBL 官方资料未标注 IP 防护等级,其设计定位为室内使用(符合 IEC61010-1),工作温度 0~40℃、相对上限湿度 80%。它具备工业级的外壳与橡胶化设计,适合车间环境,但没有像 Nova-Pro 系列那样明确的 IP54 防溅认证。如果现场存在明显油雾、粉尘或溅水,建议优先考虑 IP54 的 Nova-Pro NP100/NP300/NP500,或为 DBL 增加防护与遮罩措施。
DBL 出厂标配 NIST(美国国家标准与技术研究院)可溯源校准证书,与 BBL 的差别之一就在这里(BBL 不含,DBL 与 PBL 含)。该证书证明闪频与转速读数可追溯,常见于出口企业审核、实验室体系与供应商审计场景。后续年度可按官方 CAL 服务复校。若你们体系文件要求测量设备可溯源,DBL 与 Nova-Pro NP300/500 都能开箱满足。
海外渠道对 Nova-Strobe DBL(货号 6231-010,含 NIST 校准证书)的参考零售价约 794 美元(不含税费与运费,以渠道实时价格为准);国内含税含服务的报价会因汇率、配置与数量浮动,请提供用途与配置需求,我们按当期汇率与库存给出正式报价。原厂美国 Monarch Instrument,产地美国;货期取决于原厂排产与进口运输环节,以正式报价单交期为准。可索取 Nova-Strobe DBL/PBL 官方英文说明书、Nova-Pro 系列数据表 PDF 与配件价目清单。
如果正在对比 Monarch DBL,不妨一并看看我们的 LUYOR-906 手持式 LED 频闪仪。两者面向同一类应用,区别主要在品牌与功能侧重:
简单说:认准进口手柄式机身、看重经典手感选 DBL;要国产高亮 LED、触发模式更丰富、外触发自动跟踪图案,看 LUYOR-906。 把你的具体工况发给我们,我们帮你判断哪一款更贴合。
