产品简介

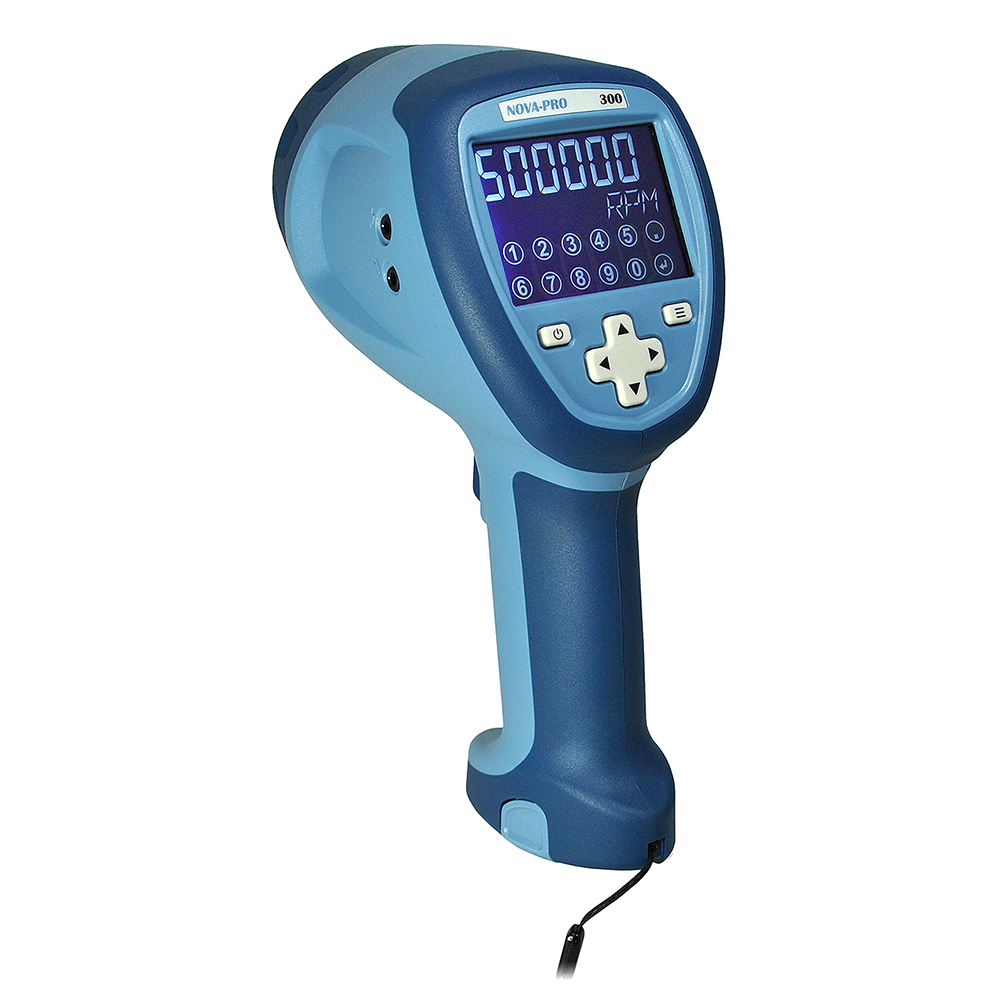

美国蒙那多Nova-Pro 300(NP300)全功能型LED频闪仪:30-999999FPM宽频闪,12颗高输出LED 5500lux,精度0.001%,标配激光模块、远程对接站与NIST证书;TTL输入输出、10组预设、蓝底白字背光触摸屏,IP54防溅、635g单手操作,可接外部传感器测速。

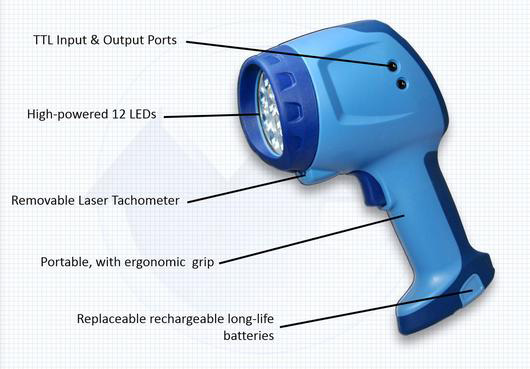

美国蒙那多 NP300 频闪仪(Nova-Pro 300)是美国 Monarch Instrument 面向「停动检查 + 转速测量」的全功能型手持工具。它和旗舰 NP500 共用同一套核心平台——12 颗高输出 LED、蓝底白字背光触摸屏、TTL 输入输出、10 组预设、0.001% 的精度、IP54 与 635g 的机身;两者仅有的分野是 NP500 多出一整套相位工具箱。
因此三档的取舍非常清晰:NP100 把频闪仪核心的能力(让画面停下)做扎实,是预算导向的经济型;NP300 补齐现场常被抱怨的几件事——太暗看不清读数、想接传感器接不上、常用转速每次都要重输、审核要证书——是全功能型;NP500 再补相位分析,把工具升级为运动分析仪。对大多数车间来说,NP300 恰好落在「不将就」与「不浪费」的交叉点上。
频闪仪的价值在于不停机:设备照常运转,你照常观察。官方的典型用途几乎覆盖了旋转设备的全部日常点检对象;NP300 的外接能力则让其中几项能做得更省力。
叶片运转检查、找不平衡、确认对中问题;扇叶停住后每一片的形貌、污垢与裂纹一目了然。
磨损、跳齿、链条抖动与打滑的目视检查——许多故障在停机时反而不易复现。
跑偏、打滑、速度匹配检查,适用于印刷、包装、纺织与加工输送线。
版辊、印规、套色标记在运转中停住检查重影与套印偏差;不同机组用预设秒切频率。
锭子、导辊、经轴等高速运转件的动态检查,配合车间日常巡检节奏使用。
把高速过程「放慢」逐工位排查卡滞、漏装与错位,是自动化产线排障的常规手段。
用 TTL 输入接外部传感器、或用远程激光对接站,把测速点布置在危险或难以伸手的位置。
标配激光模块与远程对接站,0~999,999 RPM、0.001% 精度,也能用外接传感器或 TTL 脉冲同步。
如果你正在 NP100 与 NP300 之间犹豫,这一节是需要看的。六项升级里,前两项影响每一次使用,后四项决定这台仪器能不能扩展到更复杂的场景。
| 升级项 | NP100(经济型) | NP300(全功能型) | 实际影响 |
|---|---|---|---|
| 光源 | 12 颗标准输出 LED 3400 lux/上限 24,000 lux | 12 颗高输出 LED 5500 lux/上限 30,000 lux | 同条件下约亮六成,昏暗现场与远距离观察明显更容易看清 |

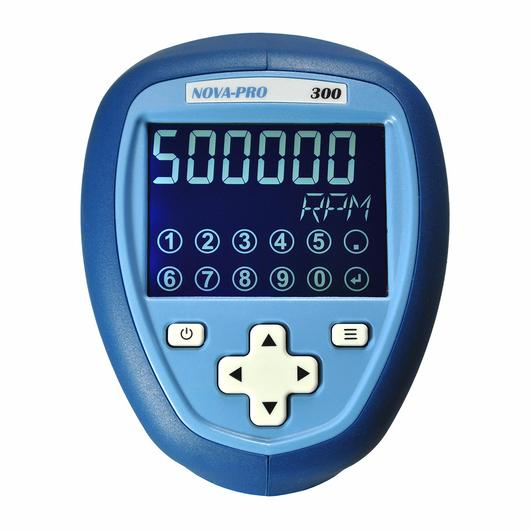

| 显示 | 6 位数字 + 5 位字符反射式 LCD(无背光) | 蓝底白字高对比 LCD,带背光与触摸键盘 | 昏暗车间可读数;输入频率从旋钮变为触屏,快且不易输错 |
| 输入输出插孔 | 无(N/A) | TTL 12Vdc 输入/3.3Vdc 输出 | 可接外部传感器测速与外触发,可输出同步脉冲——扩展性的分水岭 |
| 激光模块 | 选配(6281-020) | 标配(含远程对接站) | 开箱即具备 0~999,999 RPM 测速能力,且可远程布置 |
| 可编程预设 | 无 | 10 组 | 多机台巡检一键调频,省去现场重输 |
| NIST 校准证书 | 选配(-CAL 版) | 标配 | 体系审核、出口业务开箱即满足可溯源要求 |
以下参数取自 Monarch 官方数据表与官网产品页;个别口径差异在表后用说明框标出。
| 参数 | Nova-Pro 300(NP300) |
|---|---|
| 闪频/转速范围 | 30~999,999 FPM/RPM |
| 精度 | 设定值的 0.001% ±1 位(LSD) |
| 分辨率 | 6 位数,下限 0.001 |
| 显示 | 6 位数字 + 5 位字符蓝底白字 LCD,带背光与触摸键盘 |
| 光源 | 12 颗高输出 LED 阵列 |
| 照度 | 5500 lux @6000 FPM(距灯 12 英寸/30.48 cm、2° 占空比) |
| 光输出上限 | 30,000 lux |
| 色温 | 约 6200 K |
| 闪光持续时间 | 可调,上限 14°/2.000 ms |
| 转速模式 | 0~999,999 RPM(内置激光模块 或 外部传感器输入) |
| 内置激光模块 | 标配(含远程对接站) |
| 外接触发输入/输出 | TTL(上限 12Vdc)输入;提供 3.3Vdc TTL 输出 |
| 可编程预设 | 10 组 |
| 相位功能 | 无(内部相位移动、相位延迟、时间延迟、虚拟慢动作为 NP500 独有) |
| 电池 | 7.4V 2.8Ah(约 21Wh)可拆卸锂电池 ×1 |
| 续航 | 标准电池约 9.5 小时(6000 FPM、2° 占空比) |
| 充电站 | 100-240V 50/60Hz,多国可换插头 |
| 交流供电 | 选配 100-240Vac 适配器(2 米线);AC 版整机 6243-020 可连续运行 |
| 重量 | 635 g(含标准电池) |
| 尺寸 | 241 × 95 × 140 mm(高×宽×深) |
| 外壳/防护 | ABS / IP54 |
| 安装接口 | 手柄内 1/4 英寸-20 三脚架螺孔 |
| 产地与编码 | 美国原产;HTS 9029206000;ECCN EAR99 |
| 认证与专利 | CE、RoHS;内置光学反射传感器触发专利 US 10,080,268 |
| 校准证书 | NIST 可溯源校准证书(标配) |
Nova-Pro 三档共用同一套平台与配件生态,功能差异全部在下表里。建议先按功能矩阵定档,再按供电方式与是否需要 NIST 证书定货号。
| 功能/规格 | NP100 | NP300 | NP500 |
|---|---|---|---|
| 市场定位 | 经济型 | 全功能型 | 旗舰型 |
| 反射式 LCD | 有 | — | — |
| 蓝底白字背光 LCD + 触摸键盘 | — | 有 | 有 |
| 标准输出 LED | 12 颗 | — | — |
| 高输出 LED | — | 12 颗 | 12 颗 |
| 照度 @6000 FPM/上限 | 3400/24,000 lux | 5500/30,000 lux | 5500/30,000 lux |
| 输入/输出插孔 | — | TTL 输入 12Vdc/输出 3.3Vdc | 同左 |
| 内置激光测速 | 选配(6281-020) | 标配 | 标配(含远程��接站) |
| 外部传感器测速 | — | 有 | 有 |
| 可编程预设 | — | 10 组 | 10 组 |
| 内部相位移动 | — | — | 有 |
| 相位延迟 | — | — | -360.0~345.0° |
| 时间延迟 | — | — | -50.000~50.000 ms |
| 虚拟慢动作(VRPM) | — | — | -60.0~60.0 VRPM |
| NIST 校准证书 | 选配(-CAL 版) | 标配 | 标配 |
| 电池组数量 | 1 块 | 1 块 | 2 块 |
| AC 插电版 | 6241-020 | 6243-020/6243-021 | — |
| 精度/分辨率(三档相同) | 0.001% 设定值 ±1 位;6 位数,下限 0.001 | ||
| 重量/尺寸/防护(三档相同) | 635g(标准电池)/241×95×140mm/ABS IP54 | ||
| 订货号(电池版) | 6241-010/6241-011 | 6243-010/6243-011 | 6245-010/6245-011 |
站内频闪仪产品线里,客户常在 LUYOR-906L 与 NP 系列之间犹豫。两款定位不同,按下表对号入座即可。
| 对比项 | LUYOR-906L | NP300(Nova-Pro 300) |
|---|---|---|
| 核心定位 | 激光自动跟踪图案的频闪仪 | 频闪 + 激光测速 + 外接扩展 |
| 闪频范围 | 60~300,000 FPM | 30~999,999 FPM |
| 闪频精度 | ±0.01%(中文官方口径) | 设定值 0.001% ±1 位 |
| 光源 | 40 颗 5W 阵列 LED(6000K),亮度可调 | 12 颗高输出 LED(约 6200K) |
| 照度参考 | 约 2,250 lux@150mm/6000FPM | 5,500 lux@6000FPM(30.5cm) |
| 特色能力 | 激光识别运动中的印刷图案并自动同步(10~200cm) | 标配激光测速 + TTL 输入输出 + 10 组预设 |
| 外接触发 | 3~5V 光耦,DIN 41524 五针 | TTL 12Vdc 输入/3.3Vdc 输出 |
| 续航 | 约 4 小时 | 约 9.5 小时 |
| 重量/防护 | 约 1 kg/IP30 | 635 g/IP54 |
结论按各有所长:要「锁定图案」——印刷套色、标签图案、周期性标记——选 906L,它的激光直接识别图案周期,不用人工调频;要「测转速 + 外接扩展 + 宽范围 + 长续航 + 耐环境」选 NP300。印刷与纺织车间两台并存(906L 看图案、NP300 测转速)的组合也很常见。
NP300 有两类供电形态与多组货号,选之前先想清楚使用方式:是移动巡检还是固定工位。
含主机、专利激光模块与远程对接站、标准锂电池、充电站(多国插头)、6″ 反光贴纸、说明书与 NIST 证书。Kit 版另配标准手提箱。适合上高处、跨机台、外出现场等无电源场景。
含主机、激光模块与远程对接站、100-240Vac 电源适配器(多国插头)、6″ 反光贴���、说明书与 NIST 证书;不含电池与充电器,必须插电使用。适合印刷机旁、产线固定巡检点等长期通电场景。
NP300 出厂即含。装上机身即为 0~999,999 RPM 激光转速表;把模块取下插入对接站、用电缆连到机身输入插孔,可在难以靠近或不安全的位置远程测速。配合 T-5 反光贴纸使用。
AC 电源适配器(用于电池版连续运行)、第二块锂电池、标准/豪华防水手提箱、迷你三脚架、I/O 电缆、T-5 反光贴纸(宽 12.7mm,多规格)——均可单独采购。需要长时间定点观察建议配三脚架。
| 货号 | 配置 |
|---|---|
| 6243-010 | Nova-Pro 300 标配(含 NIST 证书):主机 + 激光模块与远程对接站 + 锂电池 + 充电站 + 6″ 反光贴纸 |
| 6243-011 | Nova-Pro 300 Kit:同上,另配标准手提箱(泡棉内衬) |
| 6243-020 | Nova-Pro 300 AC:主机 + 激光模块与远程对接站 + 100-240Vac 适配器(不含电池与充电器) |
| 6243-021 | Nova-Pro 300 AC Kit:同上,另配标准手提箱 |
以「测风机转速」为例;纯频闪估速见第 3、4 步,外接传感器见第 2 步备注。
确认旋转部位裸露可照、无高压与高温风险;把灯头对准轴端、键槽、联轴器或贴反光贴纸的位置。
从铭牌、变频器显示或工艺参数取参考值,作为后续逼近与验证的锚点,也可存进预设位备用。若轴端不便贴反光贴或需人机分离,改用 TTL 输入接外部传感器。
先调到明显低于估计值的闪频,再逐步上调,直到画面初次静止——记录该读数。
初次静止的读数可能与真实转速呈整数倍关系:除以或乘以整数后与铭牌值比对;必要时在 F/2 与 2F 下各观察一遍确认规律。
微调至画面稳定清晰,读数即为转速(激光模式精度 0.001%±1 位);把频率、时间、设备位号记入点检表,并把该频率存进预设位,下次一键调出。
测速完成后回到工作闪频,继续观察叶片、齿轮、皮带的运行动态,把「测」与「查」在一次巡检里完成。
| 现象 | 可能原因 | 处理 |
|---|---|---|
| 怎么调画面都不停 | 估计转速偏差过大,或超出闪频范围 | 先用铭牌/变频器确定大致转速,再从低频逼近;确认未超出 30~999,999 FPM |
| 画面静止但读数可疑 | 倍频歧义(整数倍/分数倍也静止) | 按整数倍换算后与参考值比对;换用 F/2、2F 重复观察 |
| 外部传感器测速读数跳变 | 目标反光/遮光条件差、脉冲边沿设置不当 | 清洁反光片、调整传感器距离与角度;确认触发边沿(正/负)设置正确 |
| 图像模糊、拖影 | 闪光持续时间过长或目标转速过高 | 缩短闪光时间;或改用 F/2 降低视觉频率;凑近观察 |
| 亮度明显不够 | 闪频过高(照度随频率下降)、距离过远、电量不足 | 凑近至 30cm 内;开光输出上限档;检查/更换电池 |
| 背光屏看不清 | 环境光直射屏幕,或背光未开启 | 调整机身角度避开直射光;开启背光;必要时遮挡屏幕上方 |
| 读数漂移、不稳 | 电池电压低,或目标反光条件差 | 更换电池或接 AC 适配器;更换反光贴纸位置 |
| AC 版开机无反应 | 未接适配器即使用(AC 版不含电池) | 接入 100-240Vac 电源适配器后使用;若需电池作业请改选电池版 |
按 Monarch 官方数据表,NP300 相比 NP100 有六项实质升级:① 光源从标准输出升级为 12 颗高输出 LED,照度从 3400 lux 提升到 5500 lux(上限 24,000→30,000 lux),同条件下约亮六成;② 反射式无色屏升级为蓝底白字高对比背光 LCD 加触摸数字键盘,昏暗现场也能读数、输入更快;③ 增加 TTL 输入输出插孔(12Vdc 输入/3.3Vdc 输出),可接外部传感器的同时也能输出同步脉冲;④ 激光模块与远程对接站由选配变为标配;⑤ 增加 10 组可编程预设;⑥ NIST 可溯源校准证书由选配变为标配。价格差换来的是亮度、可读数性、外接扩展与文件合规,需要接外部传感器或做体系审核的场景,NP300 是更划算的选择。
不能。按官方数据表,内部相位移动、相位延迟(-360.0~345.0°)、时间延迟(-50.000~50.000 ms)与虚拟慢动作(-60.0~60.0 VRPM)均为 NP500 独有。NP300 与 NP500 在闪频范围、精度、光源、照度、显示、输入输出插孔、10 组预设、重量尺寸防护上完全一致,差别就在这四项相位功能、电池数量(NP300 一块、NP500 两块)与是否有 AC 版本。需要把静止画面转到特定角度、或要用虚拟慢动作看动作过程,选 NP500;只做停动检查、测速与外接触发,NP300 足够。
可以。NP300 提供 TTL 输入(上限 12Vdc)与 3.3Vdc TTL 输出插孔,可连接光电(反射式/对射式)、接近、霍尔、磁电等输出 TTL/脉冲的外部传感器做转速测量或外触发;也能把每闪一次的脉冲输出给其他设备做同步,或用原厂 I/O 电缆引出。有了外接输入,就可以把传感器固定在难以观察的位置,而把频闪仪留在手上或三脚架上,这是 NP100 无法做到的。
不一定,这是频闪仪常见的误区。闪光频率等于真实转速的整数倍(2 倍、3 倍…)或整数分之一(1/2、1/3…)时图像都会静止。规避方法:一是从低频往高频慢慢逼近,记录初次静止的频率再确认后续倍频点;二是用铭牌转速、变频器显示值或激光转速表读数交叉验证;三是在 F/2 与 2F 下各看一遍确认规律。画面上有多个相同特征(多叶风扇、多瓣联轴器)时还会引入额外歧义,建议只保留一个参考标记。
把车间里常观察的几个转速(例如某台风机 2950 RPM、某台辊筒 1200 FPM、某条产线 3600 FPM)存进预设位,下次巡检直接调出即可,省去现场重新输入与逼近调频的时间,也避免了输错频率导致误判。多机台、多工位的巡检场景里,预设是提升效率明显的一项功能——这是 NP100 没有、NP300 与 NP500 都有的能力。
NP300 出厂标配专利激光模块与远程对接站。装上机身即为 0~999,999 RPM 激光转速表,精度 0.001%±1 位;把激光模块从机身取下插入对接站、用电缆连到机身输入插孔,就能把测速点布置在难以靠近或存在安全风险的位置,人机分离作业。测速时在轴上贴一小片 T-5 反光贴纸作为目标即可(NP100 的激光模块需另购 6281-020)。
官方提供两种供电形态:电池版(6243-010/6243-011)含锂电池与充电站,可离电携带作业;AC 版(6243-020/6243-021)含 100-240Vac 电源适配器、可插电连续运行,但不含电池与充电器。固定工位长时间观察(如印刷机旁、产线巡检点)选 AC 版更省心;需要移动、上高处、多机台巡检选电池版。注意 AC 版是靠适配器插入机身电池仓位置替代电池工作的,两种形态不能同时具备,若要在车间内兼顾,建议买电池版再单独加购 AC 适配器。
5500 lux 是在 6000 FPM、距灯 12 英寸(30.48 厘米)、2° 占空比条件下的实测照度,光输出上限可达 30,000 lux。作为参照,NP100 为 3400 lux/上限 24,000 lux;NP300 用高输出 LED,同条件下亮度约高六成。要提醒的是:LED 频闪仪照度随闪频升高而下降,也随距离按平方反比衰减,距离翻倍照度约降到四分之一。比较不同机型的亮度时,必须连同测试距离与条件一起看。
标准锂电池(7.4V 2.8Ah,约 21Wh)在 6000 FPM、2° 占空比条件下续航约 9.5 小时,一次充电基本覆盖一个班次。NP300 电池版标准配置为一块电池与充电站;电池可拆卸快换,多班次场景建议加购第二块轮换。要连续运行(边充边用)有两条路:选配 100-240Vac 电源适配器(2 米线、多国插头),或直接订购 AC 版整机 6243-020。
印刷质量检测是官方列出的典型用途之一:在不停机的情况下让版辊、印规、套色标记的画面停住,检查重影、套印偏差与图案缺陷;10 组预设可把不同机组的常用频率存好,换机组时秒切。要说明一个分工:NP 系列同步的对象是转速;如果核心需求是让激光自动锁定运动中的印刷图案(图案周期与转速并非简单整数关系),站内 LUYOR-906L 的激光自动跟踪功能更对口。需要把静止画面精确转到指定角度看某个色标的,则要上 NP500 的相位延迟。三款机型我们都有现货与演示支持。
IP54 表示防尘(不能完全防尘,但有害积尘无法进入)与防溅水(任何方向的溅水无有害影响),对机加工、纺织、印刷、食品包装等多数车间的粉尘与油雾环境是够用的。两点边界要注意:它不是 IP65/IP67,不能高压冲洗或浸泡;橡胶包覆抗跌落是设计冗余而不是跌落授权。手柄内预留 1/4 英寸-20 三脚架接口,需要长时间定点观察时可直接上支架。
NP300 与 NP500 出厂标配 NIST(美国国家标准与技术研究院)可溯源校准证书,证明闪频与转速读数可追溯;NP100 需选 -CAL 版本才有。常见于出口企业审核、实验室体系与供应商审计场景。如果你们体系文件要求测量设备可溯源,NP300 的标配证书就省去了补做的手续;后续年度还可按 CAL 服务复校。
可调,上限 14° 或 2.000 毫秒(随闪频自动换算)。两者是同一件事的两种表达:同样是 2ms,在 6000 FPM(100Hz)下约等于 12° 的旋转角。经验法则:做转速测量时用长闪光,画面更亮,隔着更远也能看清参考标记是否停住;做缺陷检查时用短闪光,运动模糊小、图像锐利,能看清高速运转件的边缘细节。若发现图像发虚拖影,先缩短闪光时间;若发现画面太暗,先加大闪光时间或凑近距离。
可以。把外部传感器(光电、接近、霍尔等)接到 NP300 的 TTL 输入插孔,机身切换到转速模式,即可由外部传感器每转提供一个脉冲来测量转速,量程 0~999,999 RPM、精度 0.001%±1 位。这种方式适合轴端不便贴反光贴、或传感器需要长期固定的场合;也可以同时用内置激光模块测速,两者互为备份——实际使用中,能用内置激光解决的就不必外接传感器。
Monarch 官网对 Nova-Pro 300 系列的标价区间约 853~1,058 美元(对应电池版/AC 版、标配或 Kit、是否含手提箱等不同配置,不含税费与运费,以官网实时价格为准);国内含税含服务的报价会因汇率、配置与数量浮动,请提供用途与配置需求,我们按当期汇率与库存给出正式报价。整机质保 1 年(渠道口径),原厂美国 Monarch Instrument,产地美国;货期取决于原厂排产与进口运输环节,以正式报价单交期为准。可索取 Nova-Pro 300/500 官方英文说明书、数据表 PDF、锂电池运输信息单与配件价目清单。
如果正在对比 Monarch NP300,不妨一并看看我们的 LUYOR-906L 激光自动跟踪频闪仪。两者面向同一类应用,区别主要在品牌与功能侧重:
简单说:要进口中高阶、以转速同步为主选 NP300;要图案自动跟踪、免调频、激光锁定印刷图案,看 LUYOR-906L。 把你的具体工况发给我们,我们帮你判断哪一款更贴合。
