美国蒙那多Nova-Pro 500(NP500)旗舰型LED频闪仪:30-999999FPM宽频闪,12颗高输出LED 5500lux,精度0.001%,标配激光模块与NIST证书;独有相位移动、相位延迟与虚拟慢动作VRPM,10组预设、双电池续航约9.5小时,IP54防溅,美国原产。

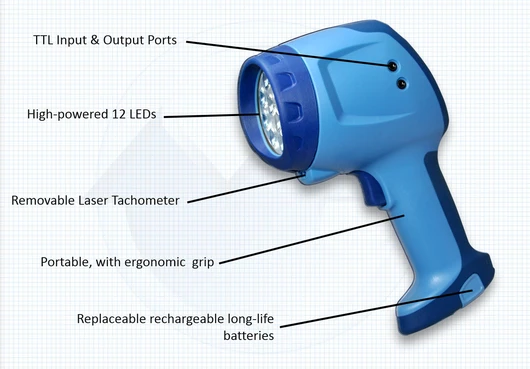

美国蒙那多 NP500 频闪仪(Nova-Pro 500)是美国 Monarch Instrument 面向「停动检查 + 精密转速测量 + 相位分析」的旗舰型手持工具。它与 NP300 共用同一平台:12 颗高输出 LED、蓝底白字背光触摸屏、TTL 输入输出插孔、10 组预设、0.001% 的精度、IP54 与 635g 的机身。真正把两档拉开距离的,是 NP500 多出的相位工具箱——内部相位移动、相位延迟、时间延迟与虚拟慢动作。
三档的取舍逻辑很清楚:NP100 把频闪仪核心的能力(让画面停下)做扎实,是经济型;NP300 补上背光触摸屏、外接插孔、预设与标准证书,是全功能型;NP500 再补上相位分析与虚拟慢动作,让频闪仪从「检查工具」升级为「运动分析工具」。当你需要的不只是「看到」,而是「看到那个特定角度」「看清动作怎么发生」,就只有 NP500 能给出答案。
频闪仪的价值在于不停机:设备照常运转,你照常观察。官方的典型用途几乎覆盖了旋转设备的全部日常点检对象;NP500 的相位能力则让其中几项能做得更深。
叶片运转检查、找不平衡、确认对中问题;扇叶停住后每一片的形貌、污垢与裂纹一目了然,相位移动可把某一片精确转到画面正向。
磨损、跳齿、链条抖动与打滑的目视检查——用虚拟慢动作还能看清齿的啮合与退出过程,这是停机时无法复现的。
跑偏、打滑、速度匹配检查,适用于印刷、包装、纺织与加工输送线。
版辊、印规、套色标记在运转中停住检查重影与套印偏差;相位延迟把画面精确转到指定色标角度,切换机组用预设秒切。
锭子、导辊、经轴等高速运转件的动态检查,配合车间日常巡检节奏使用。
把高速过程「放慢」逐工位排查卡滞、漏装与错位;虚拟慢动作是这一场景里有效的手段。
作为动平衡作业中的相位参考光源,与测振、平衡仪器配合定位配重角度,相位延迟让角度关系直接可视。
标配激光模块与远程对接站,0~999,999 RPM、0.001% 精度,也能用外接传感器或 TTL 脉冲做同步。
这是 NP500 与 NP300 之间仅有的功能差异,也是它作为旗舰的全部理由。四项功能各解决一类问题,配合使用可以覆盖旋转与往复机构的绝大多数观察需求。
频闪仪让画面停住时,停在哪个角度由触发参考点决定。参考点在物理上固定(轴上贴的反光贴、键槽、传感器安装位),可你想看的部位未必在那个角度上——画面静止了,却看不清该看的地方。内部相位移动把闪光时序相对参考点整体平移,让静止画面「转」到你需要的角度,不必移动传感器、也不必重新贴参考标记。
把上面的平移量以角度为单位精确设定。比如要让画面转到 90° 位置看某个键槽,直接输入即可;负值表示反向偏移。以角度为单位的好处是可重复——同样的参考点布置下,同一个角度下次照输即可,适合需要长期一致性的套准检查与动平衡作业。
以时间而非角度平移触发。适合非圆周运动:往复机构、间歇送料、凸轮动作——这些场景下角度与位置的关系不直观,用时间偏移反而更直接。也适合触发信号与观察部位之间的固定时间差需要补偿的场合。
不是把画面完全停住,而是让闪光频率相对真实转速偏移一个很小的量,画面就以极慢速连续转动。停住看的是「一张切片」,慢动作看的是「动作过程」:齿轮谁先谁后、凸轮何时接触、皮带在哪里打滑。负值反向慢放。高速自动化产线的排障,这一步往往是找到真因的关键。
以下参数取自 Monarch 官方数据表、官网产品页与官方说明书;个别口径差异在表后用说明框标出。
| 参数 | Nova-Pro 500(NP500) |
|---|---|
| 闪频/转速范围 | 30~999,999 FPM/RPM |
| 精度 | 设定值的 0.001% ±1 位(LSD) |
| 分辨率 | 6 位数,下限 0.001 |

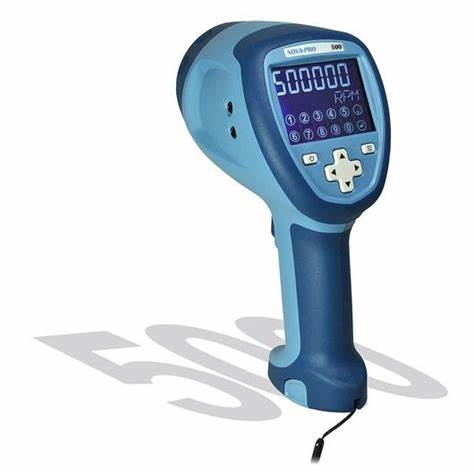

| 显示 | 6 位数字 + 5 位字符蓝底白字 LCD,带背光与触摸键盘 |

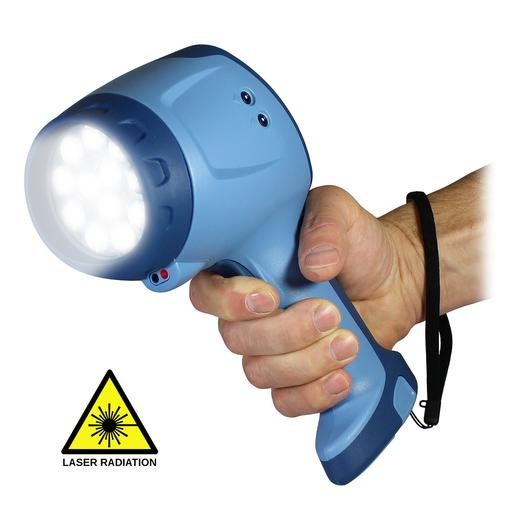

| 光源 | 12 颗高输出 LED 阵列 |
| 照度 | 5500 lux @6000 FPM(距灯 12 英寸/30.48 cm、2° 占空比) |
| 光输出上限 | 30,000 lux |
| 色温 | 约 6200 K |
| 闪光持续时间 | 可调,上限 14°/2.000 ms |
| 转速模式 | 0~999,999 RPM(内置激光模块 或 外部输入) |
| 内置激光模块 | 标配(含远程对接站) |
| 外接触发输入/输出 | TTL(上限 12Vdc)输入;提供 3.3Vdc TTL 输出 |
| 可编程预设 | 10 组 |
| 内部相位移动 | 有(NP500 独有) |
| 相位延迟 | -360.0 ~ 345.0°(NP500 独有) |
| 时间延迟 | -50.000 ~ 50.000 ms(NP500 独有) |
| 虚拟慢动作(VRPM) | -60.0 ~ 60.0 VRPM(NP500 独有) |
| 电池 | 7.4V 2.8Ah(约 21Wh)可拆卸锂电池 ×2 |
| 续航 | 标准电池约 9.5 小时(6000 FPM、2° 占空比) |
| 充电站 | 100-240V 50/60Hz,多国可换插头 |
| 交流供电 | 选配 100-240Vac 适配器(2 米线),可连续运行 |
| 重量 | 635 g(含标准电池) |
| 尺寸 | 241 × 95 × 140 mm(高×宽×深) |
| 外壳/防护 | ABS / IP54 |
| 安装接口 | 手柄内 1/4 英寸-20 三脚架螺孔 |
| 产地与编码 | 美国原产;HTS 9029206000;ECCN EAR99 |
| 认证与专利 | CE、RoHS;内置光学反射传感器触发专利 US 10,080,268 |
| 校准证书 | NIST 可溯源校准证书(标配) |
Nova-Pro 三档共用同一套平台与配件生态,功能差异全部在下表里。建议先按功能矩阵定档,再按供电方式与是否需要 NIST 证书定货号。
| 功能/规格 | NP100 | NP300 | NP500 |
|---|---|---|---|
| 市场定位 | 经济型 | 全功能型 | 旗舰型 |
| 反射式 LCD | 有 | — | — |
| 蓝底白字背光 LCD + 触摸键盘 | — | 有 | 有 |
| 标准输出 LED | 12 颗 | — | — |
| 高输出 LED | — | 12 颗 | 12 颗 |
| 照度 @6000 FPM/上限 | 3400/24,000 lux | 5500/30,000 lux | 5500/30,000 lux |
| 输入/输出插孔 | — | TTL 输入 12Vdc/输出 3.3Vdc | 同左 |
| 内置激光测速 | 选配(6281-020) | 标配 | 标配(含远程对接站) |
| 外部传感器测速 | — | 有 | 有 |
| 可编程预设 | — | 10 组 | 10 组 |
| 内部相位移动 | — | — | 有 |
| 相位延迟 | — | — | -360.0~345.0° |
| 时间延迟 | — | — | -50.000~50.000 ms |
| 虚拟慢动作(VRPM) | — | — | -60.0~60.0 VRPM |
| NIST 校准证书 | 选配(-CAL 版) | 标配 | 标配 |
| 电池组数量 | 1 块 | 1 块 | 2 块 |
| 精度/分辨率(三档相同) | 0.001% 设定值 ±1 位;6 位数,下限 0.001 | ||
| 重量/尺寸/防护(三档相同) | 635g(标准电池)/241×95×140mm/ABS IP54 | ||
| 订货号 | 6241-010/6241-011 | 6243-010/6243-011 | 6245-010/6245-011 |
站内频闪仪产品线里,客户常在 LUYOR-906L 与 NP 系列之间犹豫。两款定位不同,按下表对号入座即可。
| 对比项 | LUYOR-906L | NP500(Nova-Pro 500) |
|---|---|---|
| 核心定位 | 激光自动跟踪图案的频闪仪 | 频闪 + 激光测速 + 相位分析的旗舰 |
| 闪频范围 | 60~300,000 FPM | 30~999,999 FPM |
| 闪频精度 | ±0.01%(中文官方口径) | 设定值 0.001% ±1 位 |
| 光源 | 40 颗 5W 阵列 LED(6000K),亮度可调 | 12 颗高输出 LED(约 6200K) |
| 照度参考 | 约 2,250 lux@150mm/6000FPM | 5,500 lux@6000FPM(30.5cm) |
| 特色���力 | 激光识别运动中的印刷图案并自动同步(10~200cm) | 相位移动/延迟 + 时间延迟 + 虚拟慢动作;标配激光测速 |
| 外接触发 | 3~5V 光耦,DIN 41524 五针 | TTL 12Vdc 输入/3.3Vdc 输出 |
| 续航 | 约 4 小时 | 约 9.5 小时/块(标配两块) |
| 重量/防护 | 约 1 kg/IP30 | 635 g/IP54 |
结论按各有所长:要「锁定图案」——印刷套色、标签图案、周期性标记——选 906L,它的激光直接识别图案周期,不用人工调频;要「相位分析 + 虚拟慢动作 + 测量 + 耐环境」选 NP500。印刷与纺织车间两台并存(906L 看图案、NP500 做相位与测速)的组合也很常见。
NP500 的价值不止于整机本身——蒙那多为 Nova-Pro 系列准备了完整的原厂配件,随需求逐步添置即可。

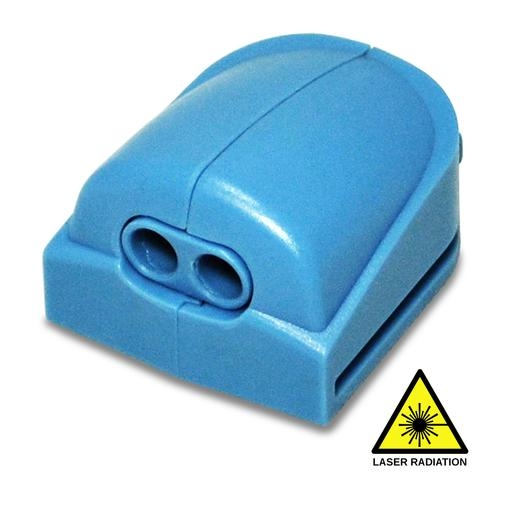

NP500 出厂即含专利激光模块与远程对接站,装上机身即为 0~999,999 RPM 激光转速表;把模块从机身取下插入对接站、用电缆连到机身输入插孔,就能在难以靠近或不安全的区域测速。测速时配合 T-5 反光贴纸作为目标。
标配两块 7.4V 2.8Ah 锂电池与多国插头充电站,一块在机、一块在充,跨班次不中断;选配 100-240Vac 电源适配器可在固定工位连续运行。标准电池、高容量电池、充电站均可单独采购。
T-5 反光贴纸(宽 12.7mm,多规格)是激光测速的目标耗材;标准手提箱(Kit 版随附)与豪华防水手提箱可选;另有迷你三脚架与 I/O 电缆,长时间定点观察建议上支架。
NP500 出厂标配 NIST 可溯源校准证书;后续年度可按官方 CAL 服务复校,满足出口审核、实验室认可与供应商审计的可追溯要求。
| 货号 | 配置 |
|---|---|
| 6245-010 | Nova-Pro 500 标配(含 NIST 证书):主机 + 专利激光模块与远程对接站 + 锂电池 ×2 + 充电站(多国插头)+ 6″ 反光贴纸 + 说明书 |
| 6245-011 | Nova-Pro 500 Kit:同上,另配豪华防水手提箱(泡棉内衬) |
以「测风机转速 + 用相位延迟看清指定叶片」为例;纯频闪估速见第 3、4 步。
确认旋转部位裸露可照、无高压与高温风险;把灯头对准轴端、键槽、联轴器或贴反光贴纸的位置。
从铭牌、变频器显示或工艺参数取参考值,作为后续逼近与验证的锚点,也可存进预设位备用。
先调到明显低于估计值的闪频,再逐步上调,直到画面初次静止——记录该读数。
初次静止的读数可能与真实转速呈整数倍关系:除以或乘以整数后与铭牌值比对;必要时在 F/2 与 2F 下各观察一遍确认规律。
画面停住但角度不理想时,启用内部相位移动,用相位延迟把画面精确转到目标位置;非圆周动作改用时间延迟;要看动作过程改用虚拟慢动作。
微调至画面稳定清晰,读数即为转速(激光模式精度 0.001%±1 位);把频率、相位、时间、设备位号记入点检表,下次用预设一键复现。
| 现象 | 可能原因 | 处理 |
|---|---|---|
| 怎么调画面都不停 | 估计转速偏差过大,或超出闪频范围 | 先用铭牌/变频器确定大致转速,再从低频逼近;确认未超出 30~999,999 FPM |
| 画面静止但读数可疑 | 倍频歧义(整数倍/分数倍也静止) | 按整数倍换算后与参考值比对;换用 F/2、2F 重复观察 |
| 画面停了但看不到想看的角度 | 触发参考点与目标角度不一致 | 启用内部相位移动,用相位延迟把画面转到目标角度;非圆周动作改时间延迟 |
| 看不清动作是怎么发生的 | 画面被完全停住,丢失运动过程信息 | 改用虚拟慢动作(VRPM),让画面以极慢速连续转动观察顺序与趋势 |
| 图像模糊、拖影 | 闪光持续时间过长或目标转速过高 | 缩短闪光时间;或改用 F/2 降低视觉频率;凑近观察 |
| 亮度明显不够 | 闪频过高(照度随频率下降)、距离过远、电量不足 | 凑近至 30cm 内;开光输出上限档;检查/更换电池 |
| 读数漂移、不稳 | 电池电压低,或目标反光条件差 | 换第二块电池或接 AC 适配器;更换反光贴纸位置 |
| 自动关机或按键无反应 | 电池耗尽 | 换电池或插 AC 适配器;长期闲置请将电池充电后存放 |
按 Monarch 官方数据表,NP300 与 NP500 在闪频范围(30~999,999 FPM/RPM)、精度(0.001%±1 位)、光源(12 颗高输出 LED)、照度(5500 lux/30,000 lux)、显示(蓝底白字背光触摸屏)、输入输出插孔、10 组预设、重量尺寸防护上完全一致。NP500 多出来的是四样东西:内部相位移动、相位延迟(-360.0~345.0°)、时间延迟(-50.000~50.000 ms)、虚拟慢动作(-60.0~60.0 VRPM),外加第二块锂电池和标配的远程激光对接站。换句话说:不碰相位分析就选 NP300;只要你的工作涉及套准相位、动平衡相位参考、或要用虚拟慢动作观察高速产线的运动顺序,NP500 是仅有选择。
不是一回事,但解决的是同一类问题。频闪仪让画面停住时,停在哪个角度由触发参考点决定——参考点(反光贴、键槽、传感器位置)在物理上固定,你想看的部位却不在那个角度上,画面静止了却看不清想看的地方。内部相位移动是把闪光时序相对参考点整体平移,让静止画面「转」到你需要的角度,而不用挪动传感器或灯;相位延迟则是把这个平移量以角度为单位精确设定(-360.0~345.0°)。NP500 同时具备这两项,NP300 与 NP100 都没有。
相位延迟以「角度」为单位(-360.0~345.0°),前提是运动是圆周且周期稳定,换算直观、可重复性好;时间延迟以「时间」为单位(-50.000~50.000 ms),直接平移触发后的延迟时间,适用于非圆周运动或你还不知道对应角度关系的场合——比如往复机构、间歇送料、凸轮动作,用时间偏移比换算角度更方便。实操上:旋转件优先用相位延迟,非旋转的往复或间歇动作优先用时间延迟。
停住和慢动作看的是两件事。画面完全停住时,你看到的是一个「切片」,适合量尺寸、看缺陷;但机构是怎么动起来的——齿轮是先进还是先退、凸轮在哪个时刻接触、皮带在哪个位置打滑——停住时看不出来。虚拟慢动作把闪光频率相对真实转速偏移一个很小的量(-60.0~60.0 VRPM),画面就以极慢速连续转动,动作顺序、相对相位与运动趋势一览无余。高速自动化产线的排障、间歇机构的动作确认,这是直接的用法。
不一定,这是频闪仪常见的误区。闪光频率等于真实转速的整数倍(2 倍、3 倍…)或整数分之一(1/2、1/3…)时图像都会静止。规避方法:一是从低频往高频慢慢逼近,记录初次静止的频率再确认后续倍频点;二是用铭牌转速、变频器显示值或激光转速表读数交叉验证;三是在 F/2 与 2F 下各看一遍确认规律。画面上有多个相同特征(多叶风扇、多瓣联轴器)时还会引入额外歧义,建议只保留一个参考标记。
是标配。NP500 出厂即含专利激光模块与远程对接站,装上机身就是一台 0~999,999 RPM 的激光转速表,拔出模块插入对接站后还可以通过电缆在被测点附近远程测速,不必把整机凑到危险或难以接近的位置。相比之下 NP100 的激光模块是选配件(6281-020)。测速时需要在轴上贴一小片 T-5 反光贴纸作为目标。
NP500 标配两块 7.4V 2.8Ah 可拆卸锂电池,标准工况(6000 FPM、2° 占空比)单块续航约 9.5 小时。两块电池的意义是轮换:一块在机、一块在充电站,跨班次作业不中断。另可选配 100-240Vac 电源适配器(2 米线、多国插头)插电连续运行,适合固定工位长期观察。电池与充电站均为独立货号,可单独补充采购。
5500 lux 是在 6000 FPM、距灯 12 英寸(30.48 厘米)、2° 占空比条件下的实测照度,光输出上限可达 30,000 lux。作为参照,NP100 为 3400 lux/上限 24,000 lux——NP300/500 用的是高输出 LED,同条件下亮度约高六成。要提醒的是:LED 频闪仪照度随闪频升高而下降,也随距离按平方反比衰减,距离翻倍照度约降到四分之一。比较不同机型的亮度时,必须连同测试距离与条件一起看。
把车间里常观察的几个转速(例如某台风机 2950 RPM、某台辊筒 1200 FPM、某条产线 3600 FPM)存进预设位,下次巡检直接调出即可,省去现场重新输入与逼近调频的时间,也避免了输错频率导致误判。多机台、多工位的巡检场景里,预设是提升效率明显的一项功能。NP100 没有预设功能,NP300 与 NP500 都是 10 组。
可以。NP500 提供 TTL 输入(上限 12Vdc)与 3.3Vdc TTL 输出插��,可接外部光电/接近/霍尔传感器做测速或外触发,也能把每闪一次输出一个脉冲用于同步其他设备(原厂 I/O 电缆可另配)。这一能力在 NP100 上是缺失的(官方标注 N/A),也是 NP100 与 NP300/500 之间实质的功能分界线。
印刷车间对频闪仪的诉求是「看到想看的那一版、那个色标、那个规矩线」。NP500 的相位延迟可以把静止画面精确转到指定角度,配合 10 组预设快速切换不同机组,用虚拟慢动作观察套准偏差是逐渐增大还是周期性波动。要说明一个分工:NP 系列同步的对象是转速;如果核心需求是让激光自动锁定运动中的印刷图案(图案周期与转速并非简单整数关系),站内 LUYOR-906L 的激光自动跟踪功能更对口。两款机型我们都有现货与演示支持,可以按你的图案特征先测试再决定。
动平衡需要在旋转件上确定配重的角度位置,这个过程需要两个输入:转速与相位参考。NP500 的激光模块给出精确转速,相位延迟功能给出稳定的相位参考角,把参考标记与不平衡量的角度关系直接摆到画面里,配合测振仪或平衡仪即可定位配重角度。相比普通频闪仪需要额外移动传感器来找角度,相位移动让这个过程快得多,也更适合重复性作业。
IP54 表示防尘(不能完全防尘,但有害积尘无法进入)与防溅水(任何方向的溅水无有害影响),对机加工、纺织、印刷、食品包装等多数车间的粉尘与油雾环境是够用的。两点边界要注意:它不是 IP65/IP67,不能高压冲洗或浸泡;橡胶包覆抗跌落是设计冗余而不是跌落授权。手柄内预留 1/4 英寸-20 三脚架接口,需要长时间定点观察时可直接上支架。
NP500 与 NP300 出厂标配 NIST(美国国家标准与技术研究院)可溯源校准证书,证明闪频与转速读数可追溯;NP100 需选 -CAL 版本才有。常见于出口企业审核、实验室体系与供应商审计场景。如果你们体系文件要求测量设备可溯源,NP500 的标配证书就省去了补做的手续;后续年度还可按 CAL 服务复校。
Monarch 官网对 Nova-Pro 300/500 系列的标价区间约 853~1,058 美元(NP500 因标配激光模块、远程对接站、双电池与 NIST 证书会高于 NP300 同配置,不含税费与运费,以官网实时价格为准);国内含税含服务的报价会因汇率、配置与数量浮动,请提供用途与配置需求,我们按当期汇率与库存给出正式报价。整机质保 1 年(渠道口径),原厂美国 Monarch Instrument,产地美国;货期取决于原厂排产与进口运输环节,以正式报价单交期为准。可索取官方英文说明书、Nova-Pro 数据表 PDF、锂电池运输信息单与配件价目清单。
如果正在对比 Monarch NP500,不妨一并看看我们的 LUYOR-906L 激光自动跟踪频闪仪。两者面向同一类应用,区别主要在品牌与功能侧重:
简单说:要进口旗舰、以相位延迟与虚拟慢动作为主选 NP500;要激光自动锁定图案、免调频、即开即跟踪,看 LUYOR-906L。 把你的具体工况发给我们,我们帮你判断哪一款更贴合。
